Du är välkommen att komma till vår fabrik för att köpa den senaste säljande, låga priset och högkvalitativa R&S ZNH8 Handheld Vector Network Analyzer. Reflexfri display, liten formfaktor, robust hölje (IP51).
| Modeller | Hamnar | Frekvens | Kontakter | Börjar vid |
| R&S®ZNH8 Beställningsnummer 1321.1611.08 |
2 | 8 GHz | N | 26 600 USD |
Frekvensområde från 30 kHz till 4/8/18/26,5 GHz
Enportskabel och antennmätning med basinstrument
S-parameter (S11, S12, S21, S22) mätning med basinstrument
100 dB (typ.) dynamiskt omfång för filter- och antennisoleringsmätningar
Icke-reflekterande display, liten formfaktor, robust hölje (IP51)
Sofistikerad RF-arkitektur ger tillgång till de senaste kalibreringstyperna

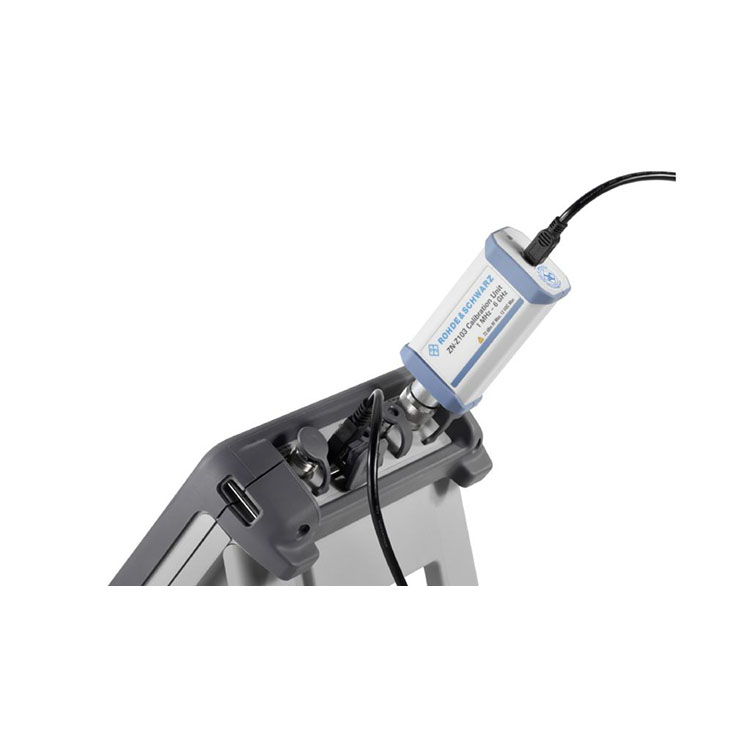

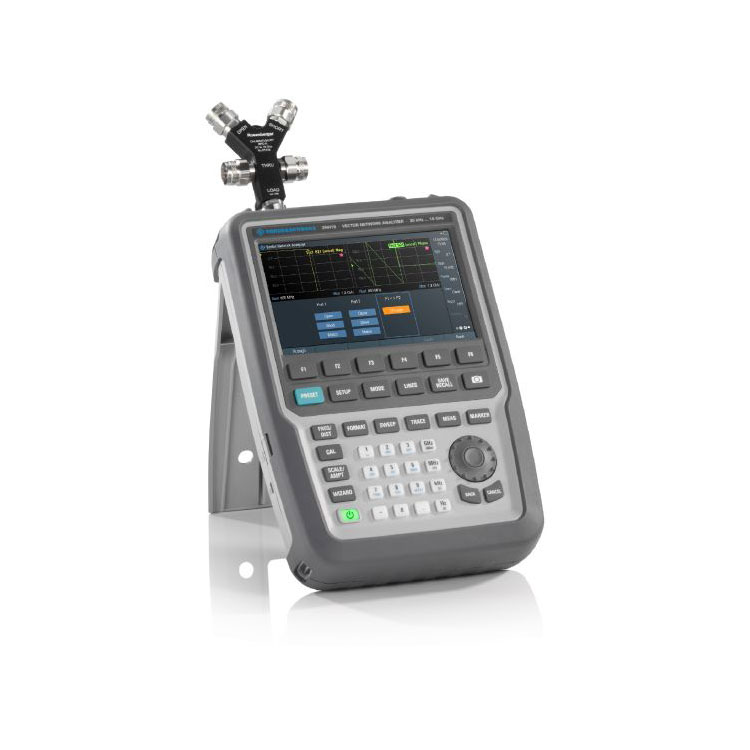

Du är välkommen att komma till vår fabrik för att köpa den senaste säljande, låga priset och högkvalitativa R&S ZNH8 Handheld Vector Network Analyzer. Arkitekturen med fyra mottagare består av dedikerade referensmottagare och testmottagare vid både port 1 och port 2. Detta gör att R&S®ZNH kan stödja mer avancerade kalibreringstyper som okänd genom, öppen, kort och matchning (UOSM) kalibrering. Denna kalibrering är användbar för DUTs med olika ingångs- eller utgångsanslutningstyper vid testportarna.
Minimalt byte mellan de två portarna och sofistikerad kalibrering som UOSM
Enastående RF-prestanda i en liten formfaktor
R&S®ZNH:s bärbarhet och lilla fotavtryck gör den idealisk för fältmätningar.
R&S®ZNH levererar också hög prestanda med följande funktioner:
Brett frekvensområde på 30 kHz till 4/8/18/26,5 GHz för att stödja ett brett utbud av applikationer
Högt dynamiskt område på upp till 100 dB (typ.) för att mäta stora nivåvariationer
Mycket exakt tack vare en låg spårbrusstyrka (RMS) på 0,0015 dB till 0,0040 dB (typ) och en låg spårbrusfas (RMS) på 0,02° till 0,04° (typ.)
Inbyggd mottagarstegdämpare vid båda portarna, som är justerbar i 5 dB steg från 0 dB till 15 dB
Ökar linjäriteten för portens ingångseffektområde, vilket skyddar analysatorn mot överbelastning.
Multi-touchscreen, fjärrkontroll och mätguide för en topp användarupplevelse
Multi-pekskärmen erbjuder den standardmässiga nypa-för-zoom-funktionen som är tillgänglig på smartphones. R&S®ZNH stöder typiska telefonkontrollgester, vilket hjälper användarna att känna sig hemma. Även om operatörer inte kan komma åt instrumentet direkt, finns gratis appar för fjärrkontroll för PC, Android och iOS tillgängliga för sömlös drift. Dessutom hjälper mätguiden till att förenkla mätningar med automatiserade testsekvenser, påskynda testprocessen och minska risken för mänskliga fel.
Kapacitiv pekskärm; intuitiv drift och ingen displaykalibrering krävs.
Enkel och snabb installation med konfigurationsöversiktsmeny
R&S®ZNH har både nycklar och en vridknapp samt pekskärmskontroller. Nycklarna är stora och väl åtskilda, vilket möjliggör enkel användning när du bär handskar.
Den kapacitiva pekskärmen erbjuder en ny typ av användarupplevelse:
Interagera direkt med element på skärmen
Få tillgång till menyer snabbt
Ändra frekvens och span
Lägg till/flytta/ta bort markörer
Och mer
Konfigurationsöversiktsmenyn reducerar de steg som krävs för att konfigurera mätinställningarna, vilket möjliggör snabb inställning.

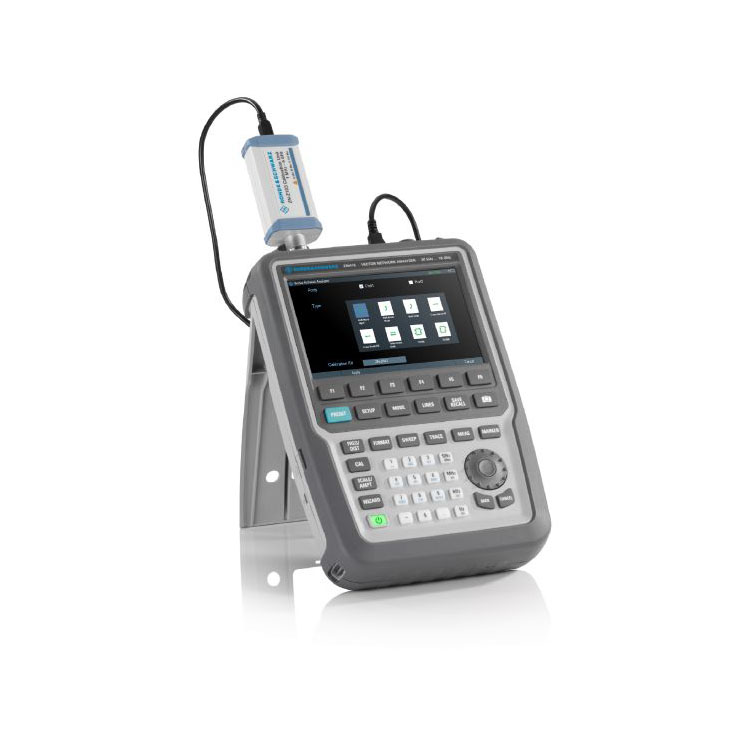

Användardefinierade kalibreringssekvenser ger ett flexibelt tillvägagångssätt.
Omfattande standardfunktioner och enkel beställning av tillval
R&S®ZNH basenheten inkluderar:
Mätningar av avstånd till fel
Enports kabelförlustmätningar
Reflexionsmätning
Transmissionsmätning
Fyra S-parametrar (S11, S12, S21, S22)
När ytterligare funktioner behövs är tillvalen lätta att beställa. Alla alternativ kan beställas transparent och oberoende, vilket innebär inga dolda kostnader och ingen förvirring vid beställning.
Fyra S-parametermått tillhandahålls som standard.
