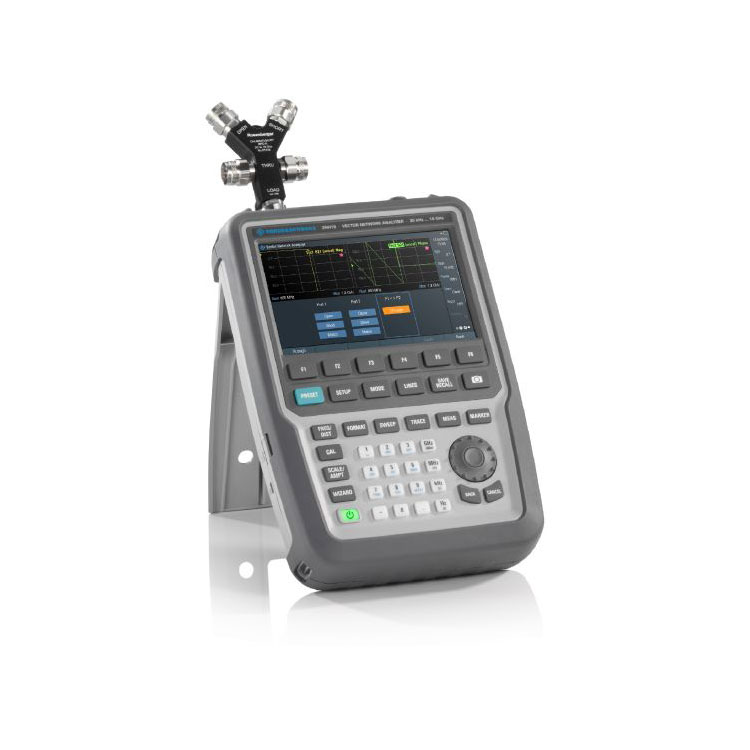

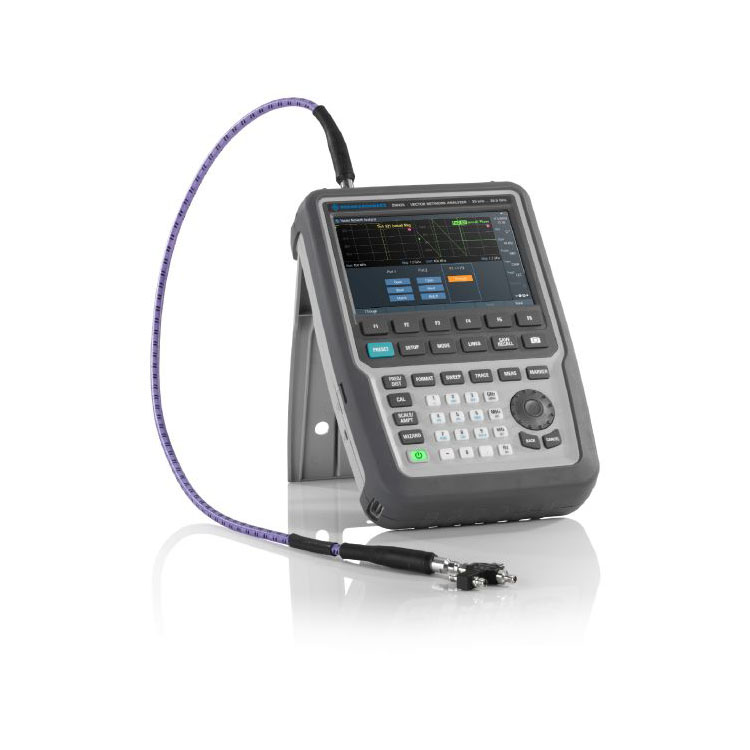

R&S ZNH26 Handheld Vector Network Analyzer

R&S ZNH26 Handheld Vector Network Analyzer

Nyckelfakta

Du kan vara säker på att köpa R&S ZNH26 Handheld Vector Network Analyzer från vår fabrik. Frekvensområde från 30 kHz till 4/8/18/26,5 GHz

Enportskabel och antennmätning med basinstrument

S-parameter (S11, S12, S21, S22) mätning med basinstrument

100 dB (typ.) dynamiskt omfång för filter- och antennisoleringsmätningar

Icke-reflekterande display, liten formfaktor, robust hölje (IP51)

Fyra mottagare arkitektur

Sofistikerad RF-arkitektur ger tillgång till de senaste kalibreringstyperna

Arkitekturen med fyra mottagare består av dedikerade referensmottagare och testmottagare vid både port 1 och port 2. Detta gör att R&S®ZNH kan stödja mer avancerade kalibreringstyper som okänd genom, öppen, kort och matchning (UOSM) kalibrering. Denna kalibrering är användbar för DUTs med olika ingångs- eller utgångsanslutningstyper vid testportarna.

Fyra mottagare arkitektur

Minimalt byte mellan de två portarna och sofistikerad kalibrering som UOSM

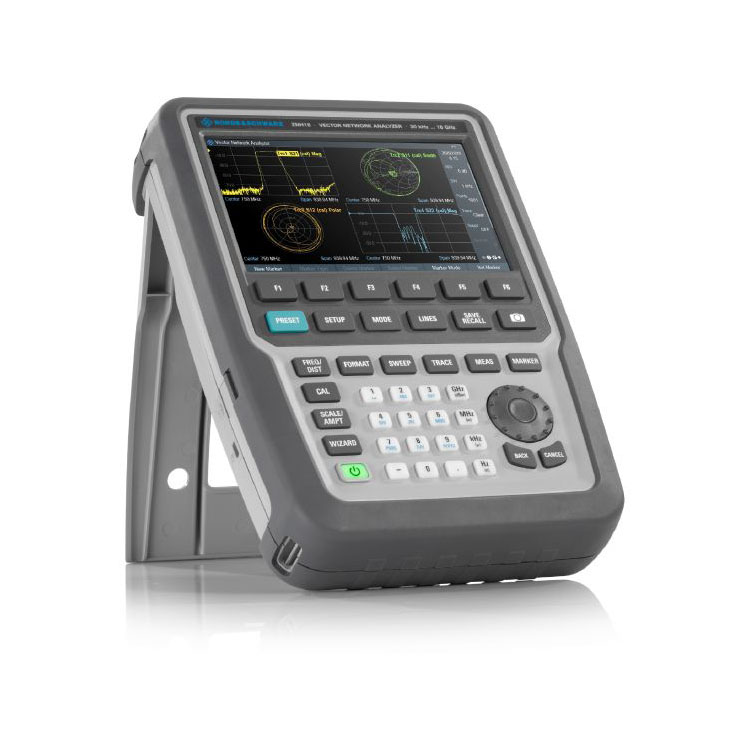

Kompakt kraftpaket

Enastående RF-prestanda i en liten formfaktor

R&S®ZNH:s bärbarhet och lilla fotavtryck gör den idealisk för fältmätningar.

R&S®ZNH levererar också hög prestanda med följande funktioner:

Brett frekvensområde på 30 kHz till 4/8/18/26,5 GHz för att stödja ett brett utbud av applikationer

Högt dynamiskt område på upp till 100 dB (typ.) för att mäta stora nivåvariationer

Mycket exakt tack vare en låg spårbrusstyrka (RMS) på 0,0015 dB till 0,0040 dB (typ) och en låg spårbrusfas (RMS) på 0,02° till 0,04° (typ.)

Inbyggd mottagarstegdämpare vid båda portarna, som är justerbar i 5 dB steg från 0 dB till 15 dB

Mottagare stegdämpare

Ökar linjäriteten för portens ingångseffektområde, vilket skyddar analysatorn mot överbelastning.

Enkel att använda

Multi-touchscreen, fjärrkontroll och mätguide för en topp användarupplevelse

Multi-pekskärmen erbjuder den standardmässiga nypa-för-zoom-funktionen som är tillgänglig på smartphones. R&S®ZNH stöder typiska telefonkontrollgester, vilket hjälper användarna att känna sig hemma. Även om operatörer inte kan komma åt instrumentet direkt, finns gratis appar för fjärrkontroll för PC, Android och iOS tillgängliga för sömlös drift. Dessutom hjälper mätguiden till att förenkla mätningar med automatiserade testsekvenser, påskynda testprocessen och minska risken för mänskliga fel.

Multi-touch-funktion

Kapacitiv pekskärm; intuitiv drift och ingen displaykalibrering krävs.

Enkel konfiguration

Enkel och snabb installation med konfigurationsöversiktsmeny

R&S®ZNH har både nycklar och en vridknapp samt pekskärmskontroller. Nycklarna är stora och väl åtskilda, vilket möjliggör enkel användning när du bär handskar.

Den kapacitiva pekskärmen erbjuder en ny typ av användarupplevelse:

Interagera direkt med element på skärmen

Få tillgång till menyer snabbt

Ändra frekvens och span

Lägg till/flytta/ta bort markörer

Och mer

Konfigurationsöversiktsmenyn reducerar de steg som krävs för att konfigurera mätinställningarna, vilket möjliggör snabb inställning.

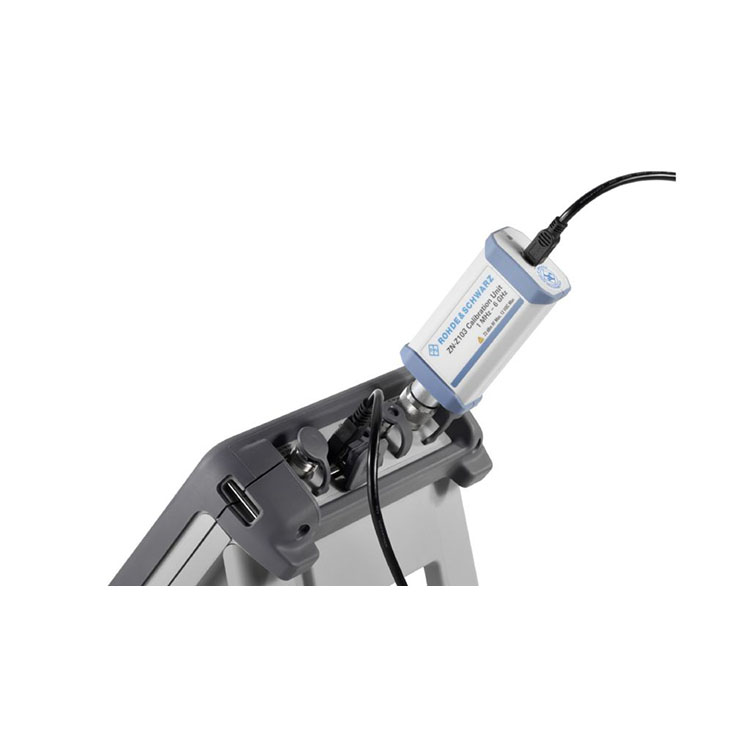

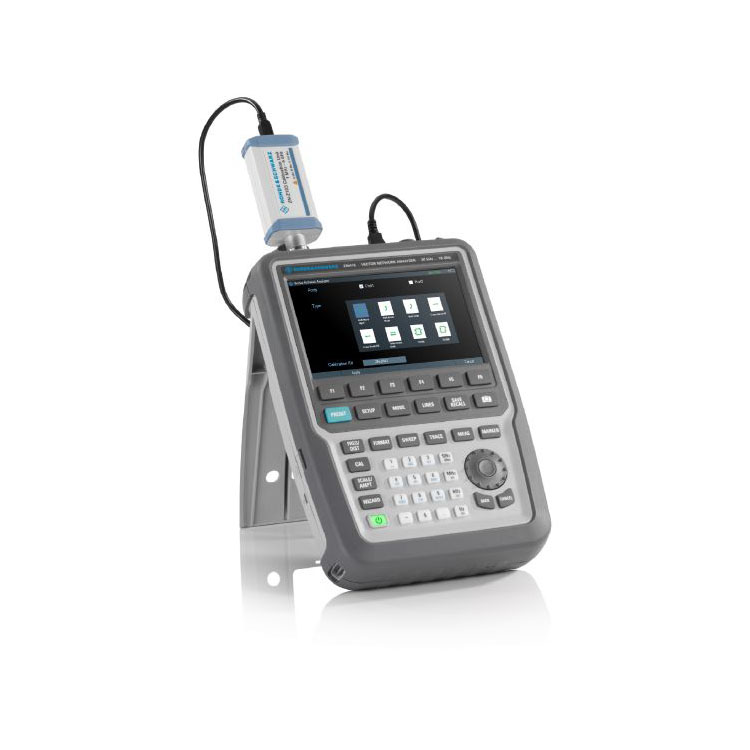

Flexibel kalibrering

Användardefinierade kalibreringssekvenser ger ett flexibelt tillvägagångssätt.

Enkelt att tillföra värde

Omfattande standardfunktioner och enkel beställning av tillval

R&S®ZNH basenheten inkluderar:

Mätningar av avstånd till fel

Enports kabelförlustmätningar

Reflexionsmätning

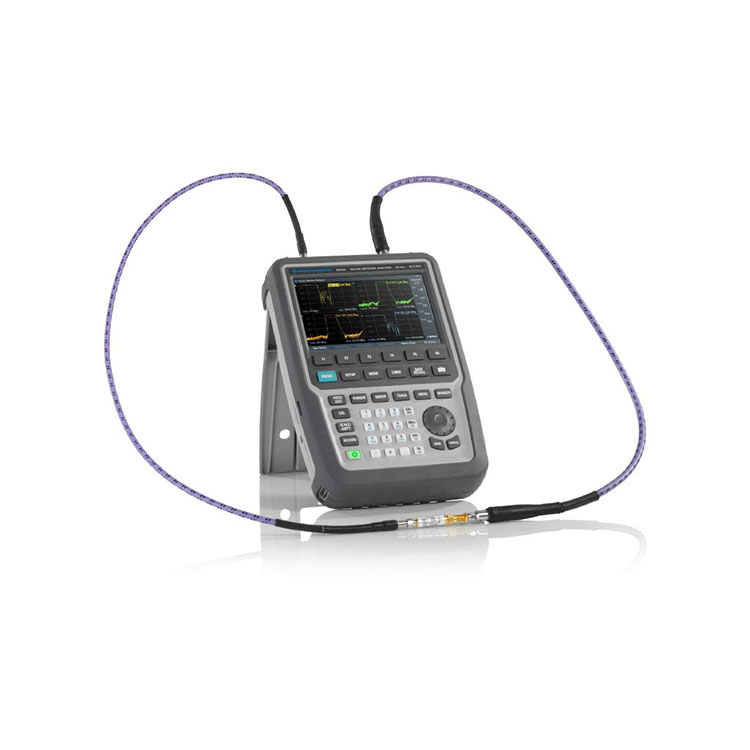

Transmissionsmätning

Fyra S-parametrar (S₁₁, S₁₂, S₂₁, S₂₂)

När ytterligare funktioner behövs är tillvalen lätta att beställa. Alla alternativ kan beställas transparent och oberoende, vilket innebär inga dolda kostnader och ingen förvirring vid beställning.

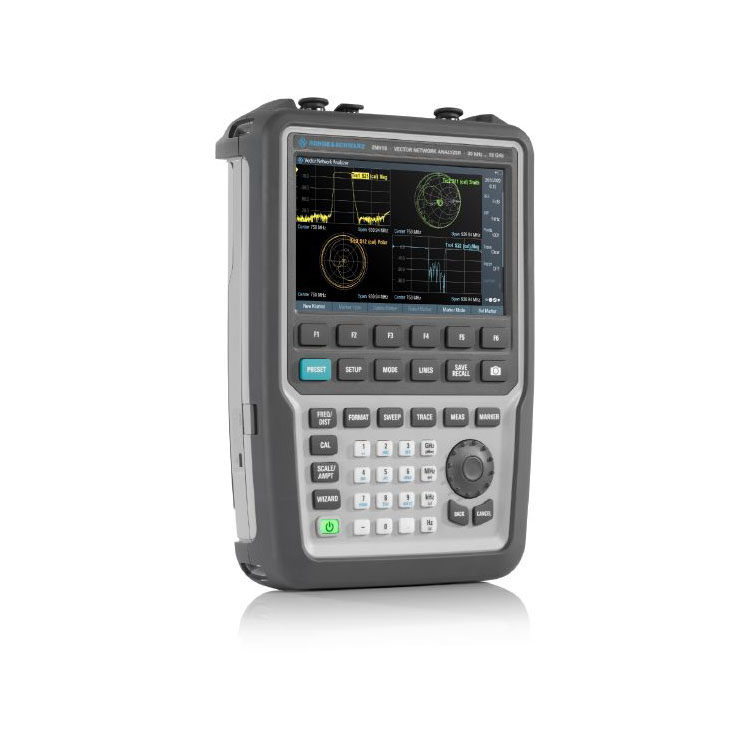

Snabb inställning av S-parameterdisplay i önskat format.

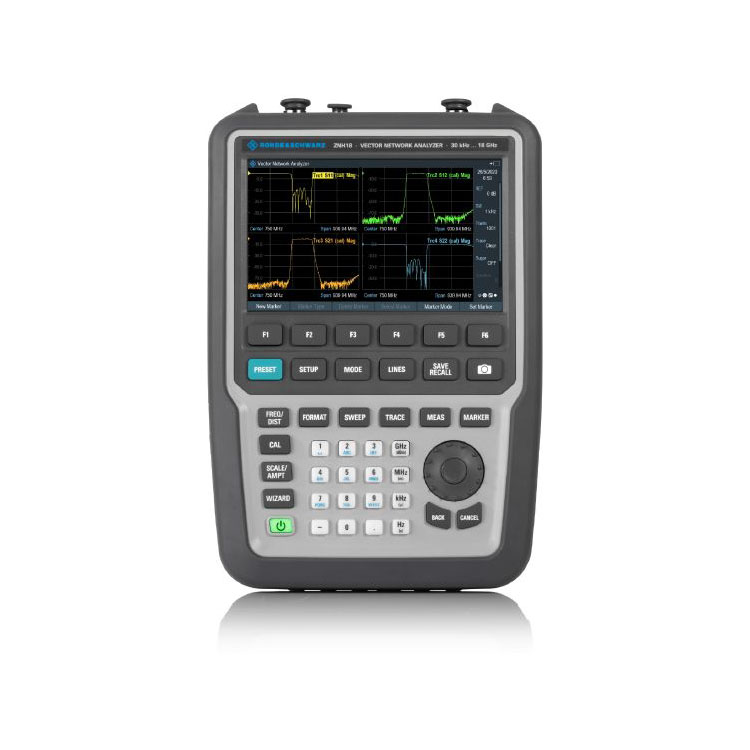

Fyra S-parametermått tillhandahålls som standard.
