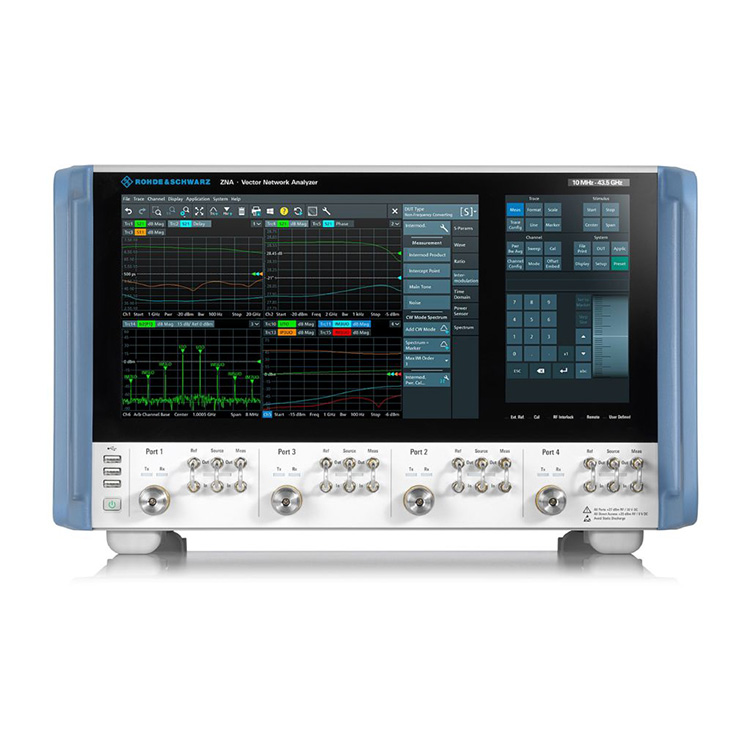

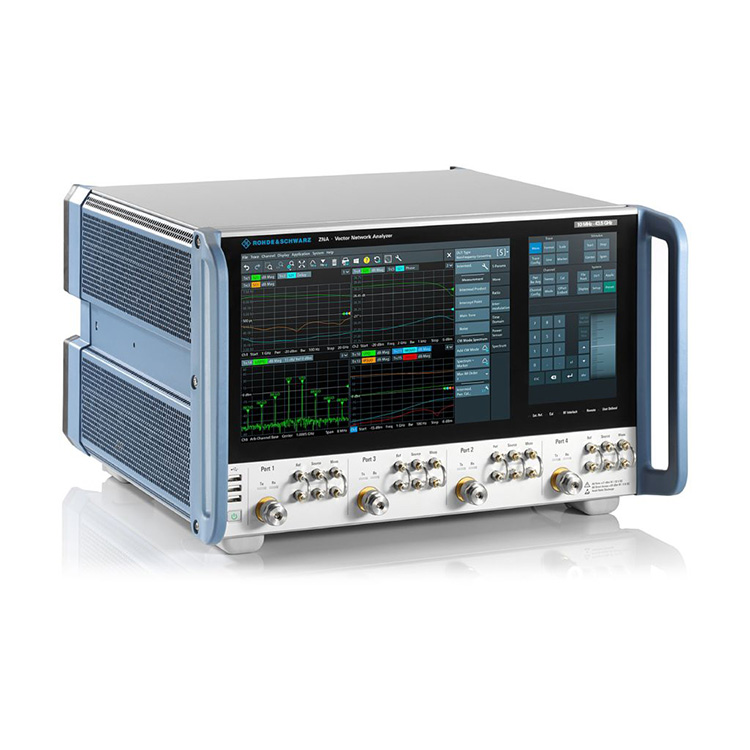

Följande är introduktionen av högkvalitativa R&S ZNA26 Vector Network Analyzers, i hopp om att hjälpa dig att bättre förstå det. R&S®ZNA vektornätverksanalysatorer är den avancerade serien i R&S VNA-portföljen: utmärkt RF-prestanda kombineras med ett brett utbud av mjukvarufunktioner och ett unikt hårdvarukoncept.
| Modeller | Hamnar | Frekvens | Kontakter |
| R&S®ZNA26 Beställningsnummer 1332.4500.22 |
2 portar | 10 MHz till 26,5 GHz | 3,5 mm(m) |
| R&S®ZNA26 Beställningsnummer 1332.4500.26 |
4 portar | 10 MHz till 26,5 GHz | 3,5 mm(m) |
10 MHz till 26,5/43,5/50/67 GHz (R&S®ZNA26/43/50/67)
Två eller fyra portar finns tillgängliga
Utmärkt RF-prestanda
Upp till fyra integrerade källor
Unik och intuitiv touch-only operation
Hög prestanda och snabb hastighet för avancerade mätuppgifter
Exakta mätningar på aktiva och passiva komponenter
Brett dynamiskt område för att karakterisera även högblockerande enheter som testas
Utmärkt stabilitet, lågt spårbrus och enastående rå systemdata för hög tillförlitlighet
Hög noggrannhet lämplig även för metrologiapplikationer
Brett effektsvepområde
R&S®ZNA43 med fyra portar och direkt kanalåtkomst
Kraftfullt och universellt mätsystem
Valfri direkt kanalåtkomst för brett dynamiskt omfång, externa testinställningar och systemintegration
Upp till fyra interna faskoherenta källor för hög flexibilitet och korta sveptider
Upp till två interna mottagare LO för snabba mixermätningar med lågt spårbrus
Upp till åtta oberoende mottagare för tillförlitliga flerkanaliga fasmätningar
Upp till fyra interna pulsmodulatorer och pulsgeneratorer
Valfria käll- och mottagarestegdämpare för att utöka det användbara effektområdet
Utmanande mätningar konfigurerade intuitivt
Tidsdomänanalys och utökade funktioner som ögondiagram för signalintegritet
Skalära mixermätningar och frekvensomvandlingsmätningar
Vektormixermått för avancerade mixermått
Frekvensomvandlingsmätningar på blandare/omvandlare utan LO-åtkomst
Spektrumanalysläge för en omfattande analys av enheten som testas
Realtidsmätningsosäkerhetsberäkning plus verifieringsmätning (METAS VNA Tools)
Intuitiv touch-baserad drift med sofistikerat användargränssnitt
Två oberoende pekskärmar för bekväm användning
Visning av användarvalt innehåll (t.ex. SCPI-kommandon) på mindre skärm möjlig
Effektiv drift med multitouch-gester
Gratis konfiguration av kanaler, diagram med dra-och-släpp
DUT-centrerad metod som anpassar sig till användarens krav och optimerar inställningarna
Omfattande utvärderingsfunktioner för detaljerad analys av mätspår
Avancerade mätmöjligheter
Frekvensförlängning upp till 1,1 THz med R&S®ZVA-Z- och R&S®ZC-omvandlarfamiljerna.
Olika tillbehör för kalibrering, verifiering och olika mätningar
Mekaniska kalibrerings- och verifieringssatser
Automatiska kalibreringsenheter
Inline-kalibreringsenheter för in-situ uppdatering av kalibreringsdata
Testa kablar
Momentnycklar
Stöd för R&S®NRP-strömsensorfamiljen
Automatisk kalibreringsenhet, effektsensor och kalibreringsblandare.
