Som den professionella tillverkaren vill vi ge dig R&S NRP18ST trevägsdiodströmsensorer. Trevägsdiodeffektsensorer är lämpliga för många applikationer, eftersom de stöder kontinuerligt medelvärde, skurmedelvärde, tidsluckmedelvärde, grindmedelvärde och spårmätningar.
| Modeller | R&S®NRP18S |
| Frekvensområde | 10 MHz - 18 GHz |
| Nivåintervall | -70 dBm - +23 dBm |
| LAN-gränssnitt | |
| Kontakttyp | N (m) |
Snabba och exakta effektmätningar för CW och modulerade signaler
100 000 avläsningar/s

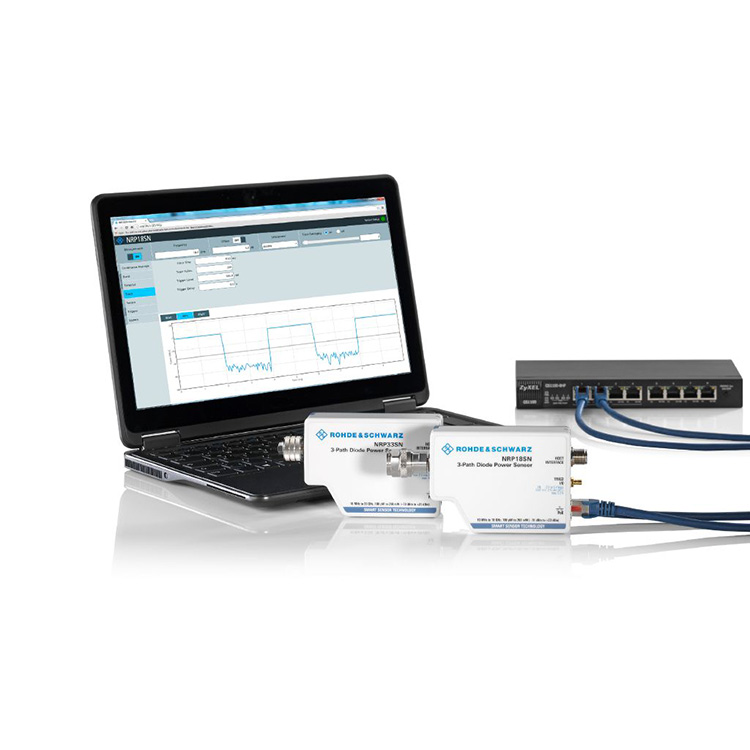

Styrning och övervakning via LAN och USB
Sensorer för applikationer med hög effekt
Flexibel drift med R&S®NRX basenhet
Som den professionella tillverkaren vill vi ge dig R&S NRP18ST trevägsdiodströmsensorer. R&S®NRPxxS/SN-effektsensorerna använder tre separata diodvägar, som var och en drivs inom det optimala detektorområdet. Som ett resultat kan medeleffekten bestämmas med hög noggrannhet oberoende av moduleringstypen. Mätresultaten påverkas knappast av störande signaler eller övertoner. R&S®NRPxxS/SN-effektsensorerna beter sig därför på ett sätt som liknar termiska effektsensorer men erbjuder betydligt högre hastighet. De ger upp till 93 dB dynamiskt omfång med en utmärkt nedre mätgräns på –70 dBm.
Idealisk lösning för många applikationer
Trevägsdiodeffektsensorer är lämpliga för många applikationer, eftersom de stöder kontinuerligt medelvärde, skurmedelvärde, tidsluckmedelvärde, grindmedelvärde och spårmätningar. Med enastående prestanda och oöverträffad mäthastighet och noggrannhet kan sensorerna användas för att utföra exakta medeleffektmätningar på trådlösa signaler som GSM och 3GPP såväl som på signaler med högre bandbredd som LTE, LTE-Advanced eller 5G.
Förbättrat trevägskoncept
R&S®NRPxxS(N)-effektsensorerna använder tre separata diodvägar, som var och en drivs inom det optimala detektorområdet. Medeleffekten kan bestämmas med hög noggrannhet oavsett modulationstyp. Mätresultaten påverkas knappast av störande signaler eller övertoner. R&S®NRPxxS(N)-effektsensorerna beter sig därför liknande termiska effektsensorer men erbjuder betydligt högre hastighet och upp till 93 dB dynamiskt omfång.
Även vid låga nivåer ner till -70 dBm
För att öka mätnoggrannheten vid låga nivåer är det nödvändigt att ta ett medelvärde av flera uppmätta värden. Medan medelvärdet minskar bruskomponenten, saktar det också ner mätningen. R&S®NRPxxS(N) effektsensorerna har därför designats med ett extremt lågt mätljud i åtanke.
R&S®NRPxxS(N)-effektsensorerna kan utföra mätningar ner till en nedre gräns på –70 dBm med den högsta hastighet och noggrannhet som för närvarande finns på marknaden.
Obegränsad tidsmätning med upp till 100 000 mätningar/s
I snabbt kontinuerligt medelvärde kan R&S®NRPxxS(N)-effektsensorerna utföra upp till 100 000 utlösta mätningar/s med en minsta utlösningsrepetitionstid på 100 µs utan att förlora någon mätning. Denna mäthastighet uppnås genom att använda buffrat läge. I buffrat läge samlas alla uppmätta data inuti sensorn och överförs i ett block till sensorns värd. R&S®NRPxxS(N)-sensorerna utför det nya snabba läget utan tidsbegränsning!

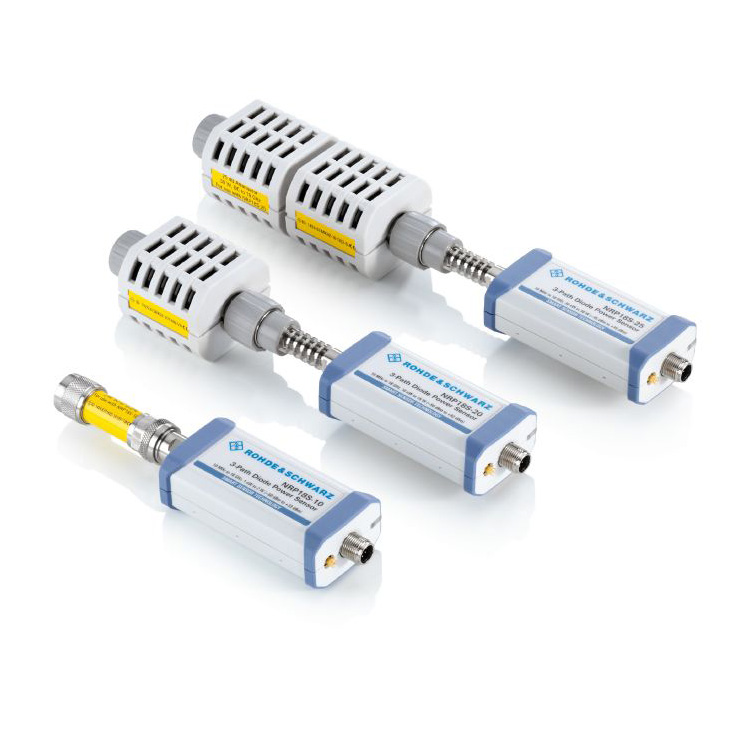

Utför effektmätningar upp till 30 W
R&S®NRP18S-10, R&S®NRP18S-20 och R&S®NRP18S-25 högeffekts trevägsdiodeffektsensorer består av en R&S®NRP18S och en 10/20/25 dB uppströmsdämpare. De kan utföra effektmätningar upp till 2 W, 15 W och 30 W. När de används med dämparen korrigeras felmatchningsfel mellan sensorn och dämparen automatiskt. S-parametrarna för dämparen bestäms och lagras i sensorn under produktionen.

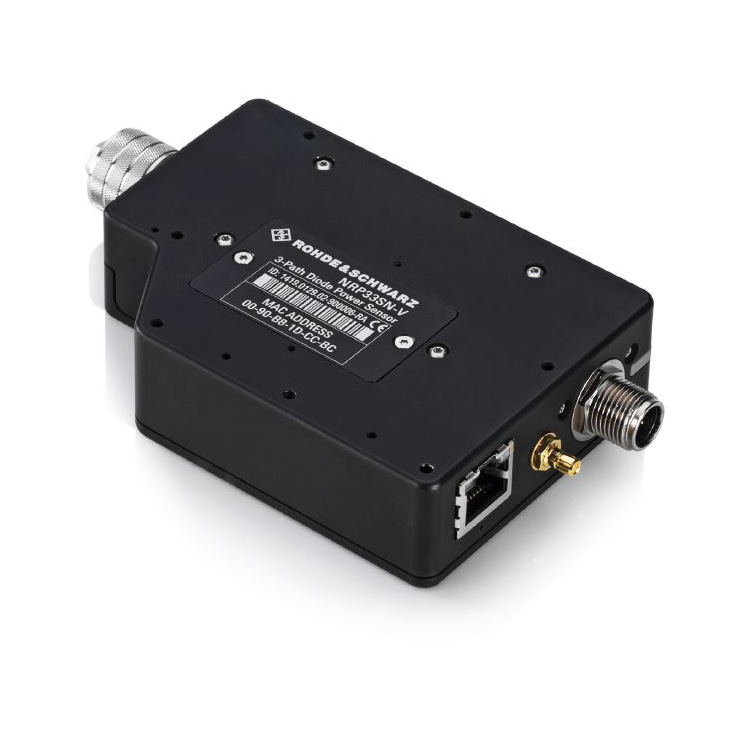

Speciellt utformad för användning i termiska vakuumkammare (TVAC).
Den R&S®NRPxxSN-V TVAC-kompatibla effektsensorn är designad för satellitkommunikationstillämpningar i ett frekvensområde upp till 67 GHz. Alla komponenter bakas i en vakuumkammare under tillverkningsprocessen, så avgasningen reduceras till ett minimum. Tack vare sin LAN-kapacitet kan effektsensorerna enkelt styras och övervakas från utsidan av kammaren medan ventilationshålen i huset säkerställer tryckutjämning.
