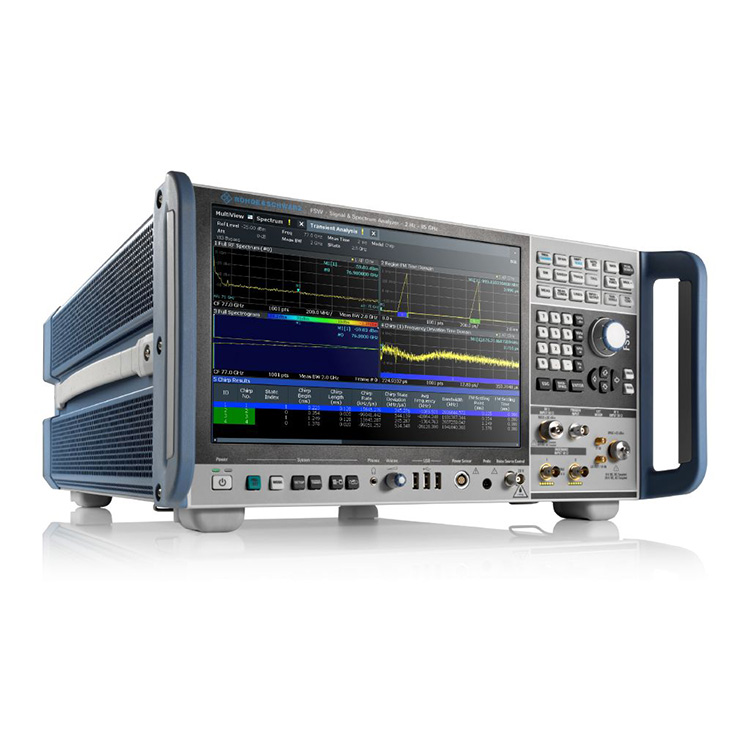

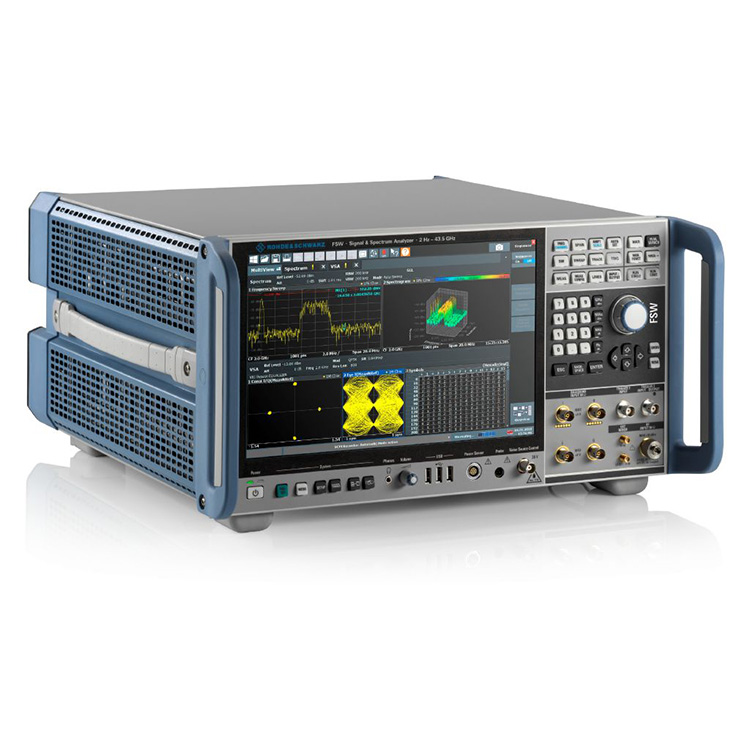

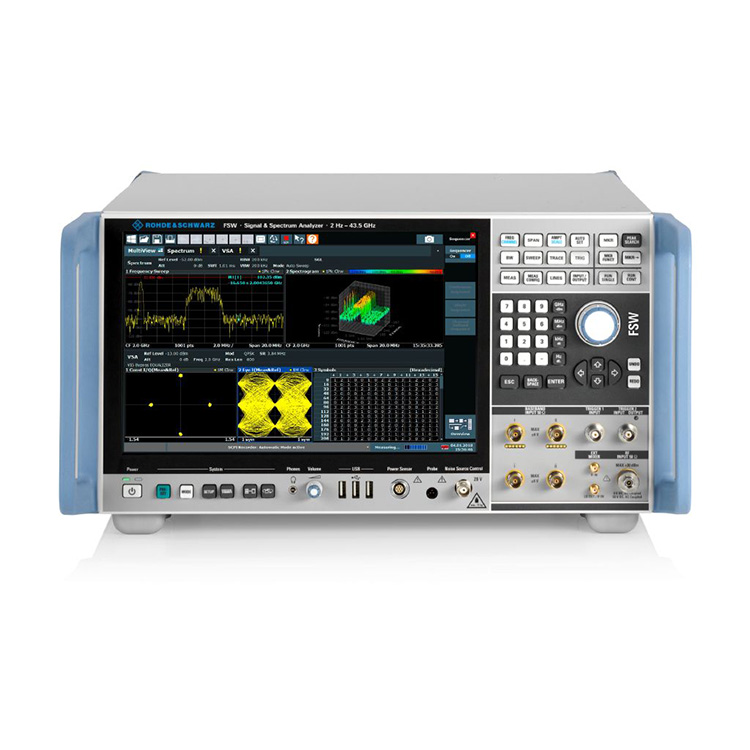

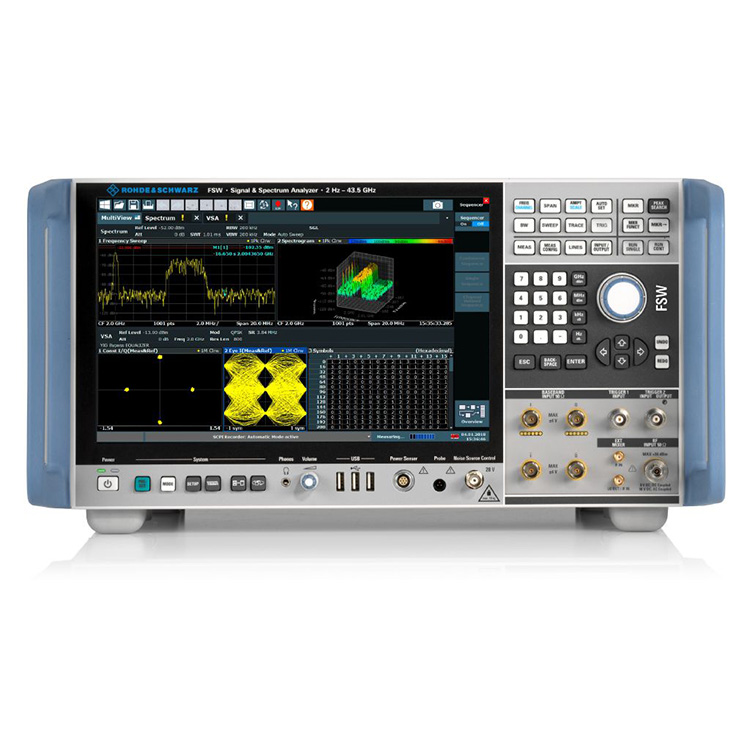

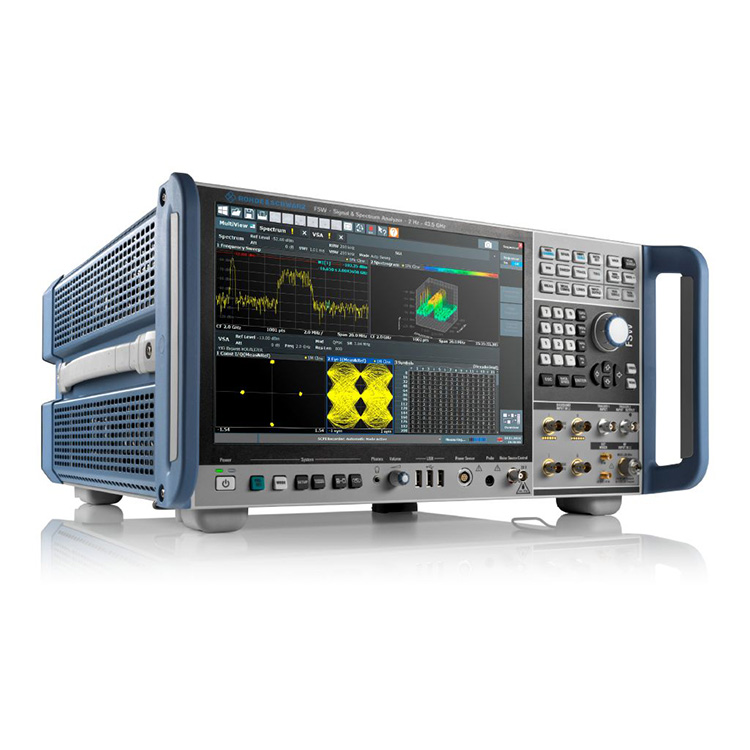

Dongguan Qihang Electronic Technology Co., Ltd. är en professionell China R&S FSW13 Signal and Spectrum Analyzer tillverkare och leverantör, Dessa instrument har en ingångskontakt, såsom en SMA eller N-typ kontakt, för att ansluta externa RF-signaler eller antenner.
| Modeller | Frekvensomfång | Fasbrus | Max. analysbandbredd |
| R&S®FSW13 Beställningsnummer 1331.5003.13 |
2 Hz - 13,6 GHz | < –136 dBc (1 Hz) (f = 1 GHz, 10 kHz offset) |
512 MHz |
Oöverträffat lågfasbrus och bästa känslighet på marknaden
8,3 GHz intern analysbandbredd
800 MHz analysbandbredd i realtid
SCPI-inspelare förenklar kodgenerering
Högt dynamiskt omfång möjliggör enastående EVM-prestanda
RF-prestanda som möter höga krav
R&S FSW13-signal- och spektrumanalysatorn omdefinierar de förstklassiga signal- och spektrumanalysatorerna, och erbjuder överlägset RF-fasbrus, visad genomsnittlig brusnivå, intermodulationsundertryckning och dynamiskt omfång för ACLR och övertonsmätningar.
Fasbrus
Fasbrus vid 10 GHz bärvågsfrekvens vid 10 kHz offset från bärvågen: typ. –133 dBc (1 Hz).
Designad för bekvämlighet
12,1 tum högupplöst multitouch-skärm med geststöd - platt design med Windows 10-utseende och känsla
Olika mätningar kan visas samtidigt i separata fönster, vilket gör resultattolkningen enklare
Inbyggd SCPI-inspelare förenklar kodgenerering för automatiska, fjärrstyrda mätningar
Bekvämt användargränssnitt
Avancerad R&S®FSW med 12,1 tum hög upplösning, multitouch-skärm och mycket mer.
Djupgående 5G fysiskt lager signalanalys
Den R&S®FSW skalbara, breda interna analysbandbredden på upp till 8,3 GHz låter dig fånga hela bandbredden för nedlänkssignalen och utvärdera hela systemet.
Alternativen R&S®FSW-K144 och R&S®FSW-K145 täcker nedlänks- och upplänksmätningar inom band av 3GPP 5G NR. Varje signalunderram analyseras och ett brett utbud av mätresultat tillhandahålls, inklusive EVM, frekvens och effekt för olika kanaler och signaler.
R&S®FSW-K144 5G Ny radionedlänksapplikation
R&S®FSW-K144 upptäcker och ställer in många parametrar automatiskt, vilket ger dig mer tid att koncentrera dig på insikter från den detaljerade analysen.
Snabb och omfattande radarsignalanalys
Förutom bred analysbandbredd (upp till 8,3 GHz) fungerar R&S®FSW-analysfunktioner som är viktiga för radartestning.
R&S®FSW-K6 pulsmätningsapplikation mäter alla relevanta pulsparametrar med en knapptryckning
Alternativet R&S®FSW-K6S tidssidolobsmätning mäter pulskompressionsparametrar
Tillvalet R&S®FSW-K60/K60H analyserar frekvenshoppsignaler
R&S®FSW-K6 pulsmätningsalternativ
Pulsmätningsapplikationen R&S®FSW-K6 mäter alla relevanta pulsparametrar med en knapptryckning.
Bildfri bredbandssignalanalys i E-bandet
R&S®FSW85-signal- och spektrumanalysatorn har en YIG-förväljare för frekvenser mellan 8 GHz och 85 GHz, vilket ger bildfri spektrumanalys. Den breda analysbandbredden (upp till 8,3 GHz) i kombination med alternativet R&S®FSW-K60/-K60C transientanalys/chirp-mätning gör att du kan karakterisera upp till 5 GHz breda FMCW-signaler som de som används i bilradar.
Radarmätningar för fordon
FMCW-signal med 2 GHz bandbredd vid 77 GHz uppmätt med R&S®FSW-K60C-alternativet och R&S®FSW-B2001 2 GHz intern bandbreddsförlängning
Högpresterande mätlösningar för design, utveckling och testning av satellitnyttolaster, nyttolastundersystem och komponenter
R&S®FSW erbjuder dedikerade mätapplikationer för de mest kritiska mätningarna såsom gruppfördröjning, linjäritet, förstärkningsöverföring, bruseffektförhållande (NPR), etc. Den demodulerar även satellit-RF-signaler av flera standarder såsom DVB-S2X och OneWeb. R&S®FSW skalbar, bred analysbandbredd (upp till 8,3 GHz) möter det ökande behovet av breda signalbandbredder.
R&S®FSW-K17 flerbärargruppsfördröjningsmätningar
Mäter absolut och relativ gruppfördröjning med hög noggrannhet inom millisekunder.
Missa ingenting med alternativet för realtidsspektrumanalys
R&S®FSW-alternativen i realtid tillåter användare att på ett tillförlitligt sätt upptäcka extremt korta sporadiska störningar inom nanosekundområdet även i närheten av kraftfulla bärare – i en bandbredd på upp till 800 MHz. Realtidsspektrumanalys gör det möjligt för användare att analysera befintliga frekvenshoppningsalgoritmer och skapa alternativa sådana för att förhindra kollisioner mellan signaler av olika standarder som arbetar i samma frekvensband.
Realtidsspektrum för ISM-bandet vid 2,4 GHz
Analyserar och förhindrar kollisioner mellan signaler av olika standarder som arbetar i samma frekvensband (t.ex. WLAN och Bluetooth®).
Digital signalanalys
Alternativet R&S®FSW-K70 vektorsignalanalys gör det möjligt för användare att flexibelt analysera digitalt modulerade enstaka bärvågor ner till bitnivå. Det tydligt strukturerade driftkonceptet förenklar mätningar trots ett brett utbud av analysverktyg. R&S®FSW-K70M tillåter analys av signaler med två olika moduleringsscheman, såsom DVB-S2X-signaler. R&S®FSW-K70P-tillägget mäter det råa bitfelet rate (BER) på PRBS-data upp till PRBS23.
Analys av en 1024QAM-modulerad signal
Konstellationsdiagram, resultattabell, symboltabell och EVM-distribution.
