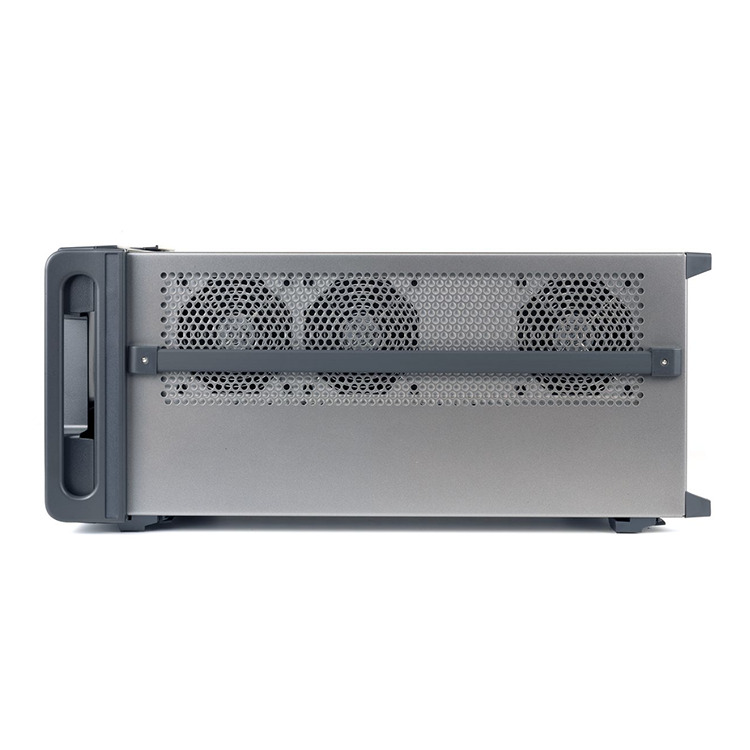

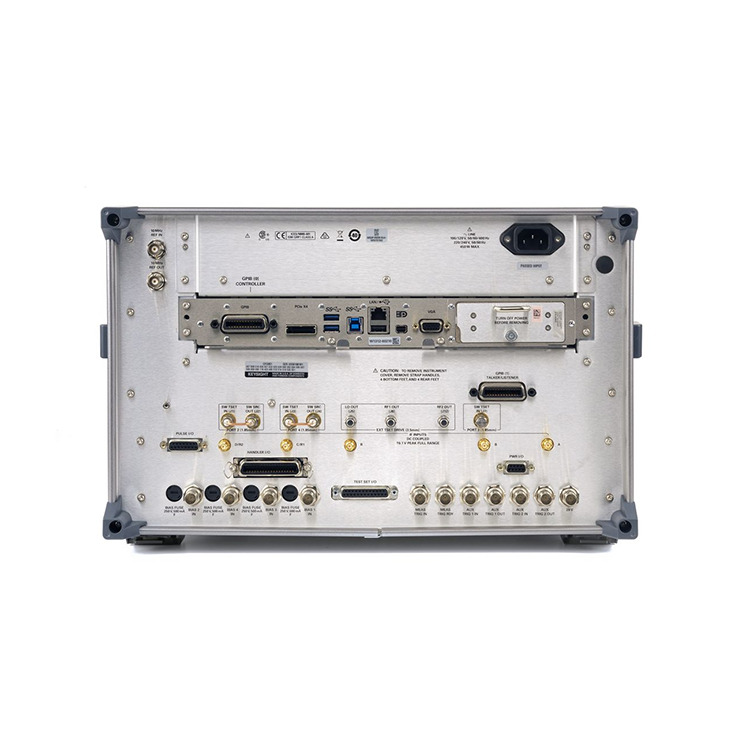

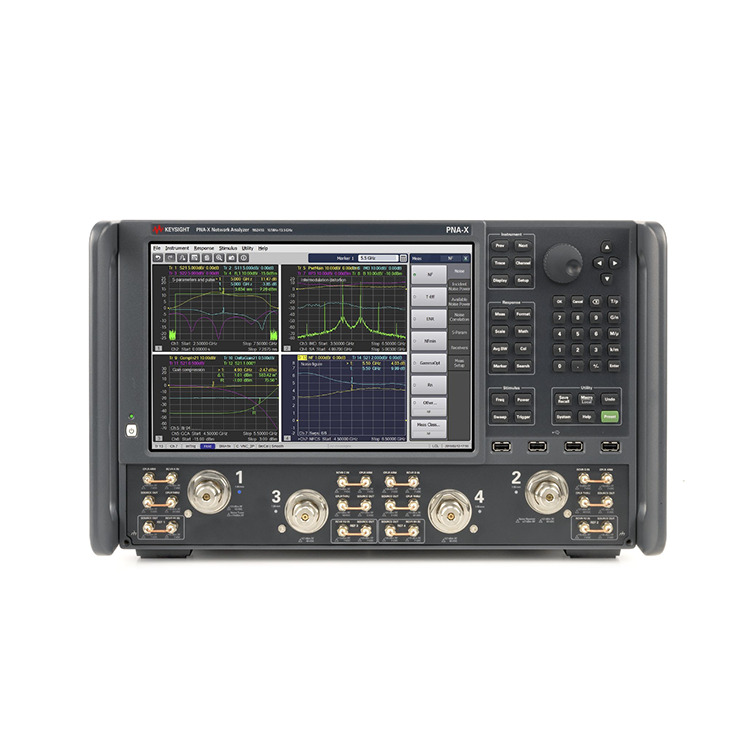

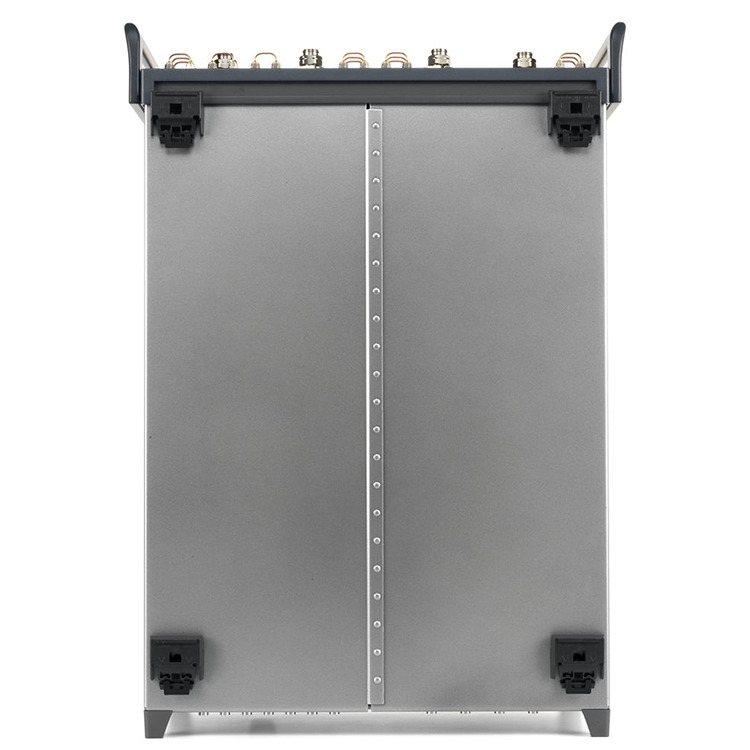

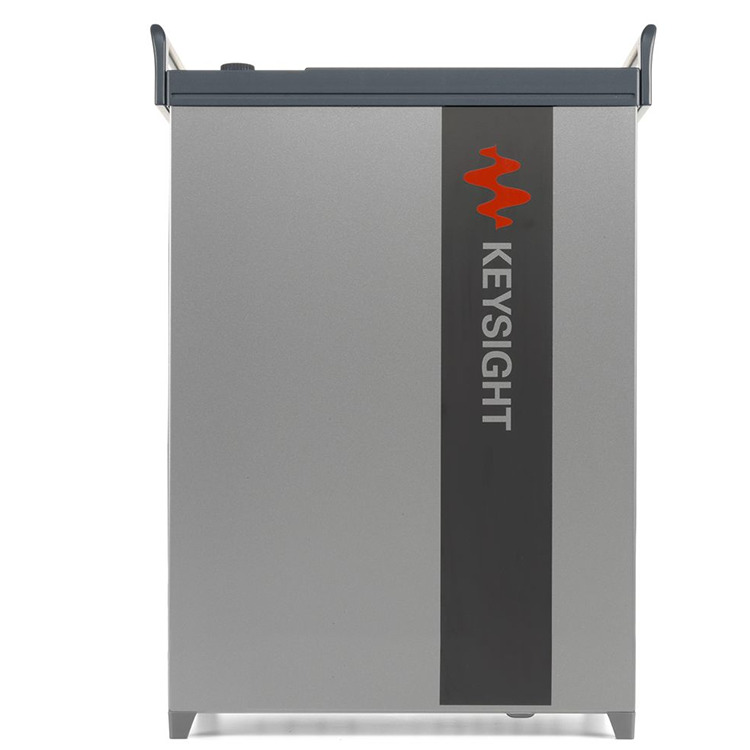

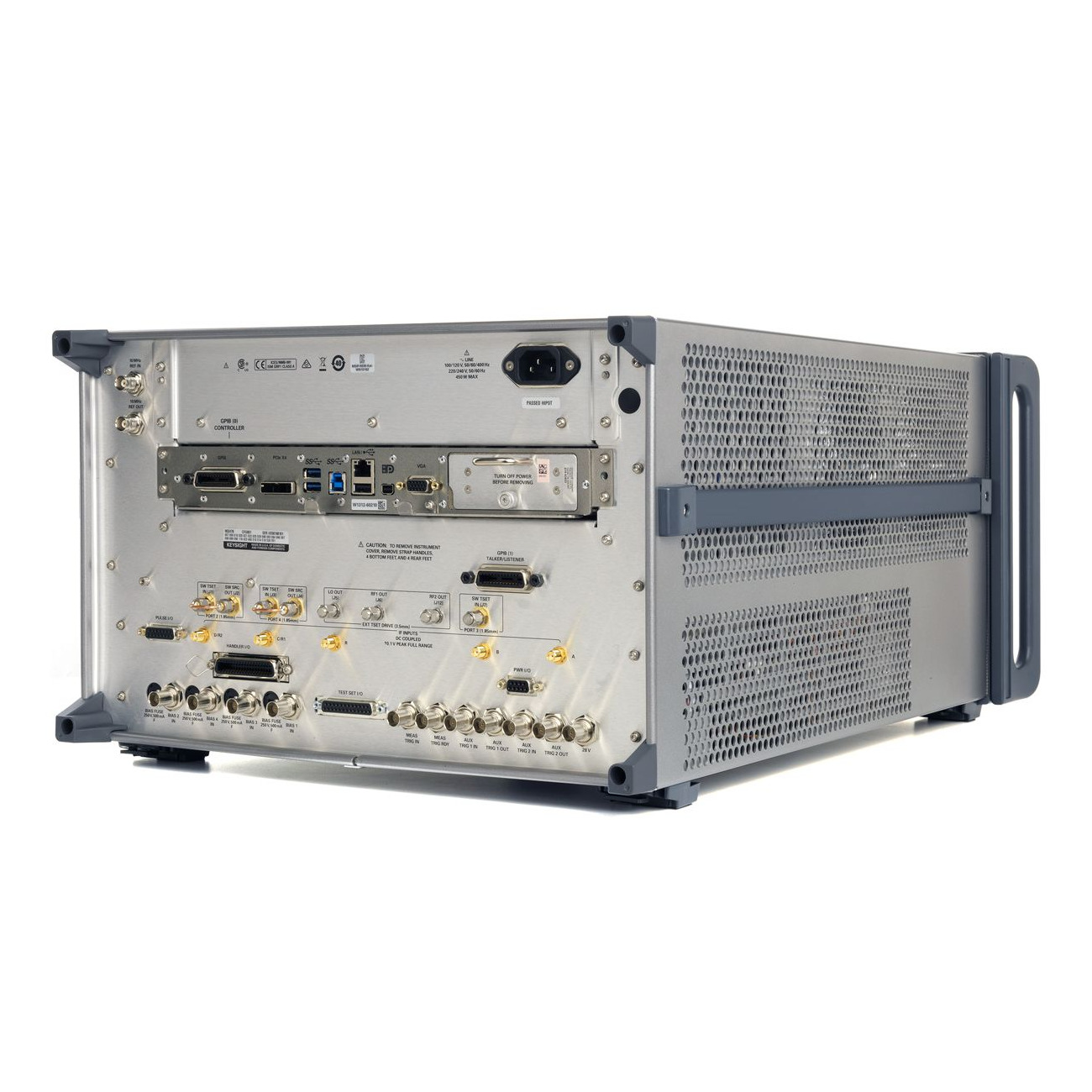

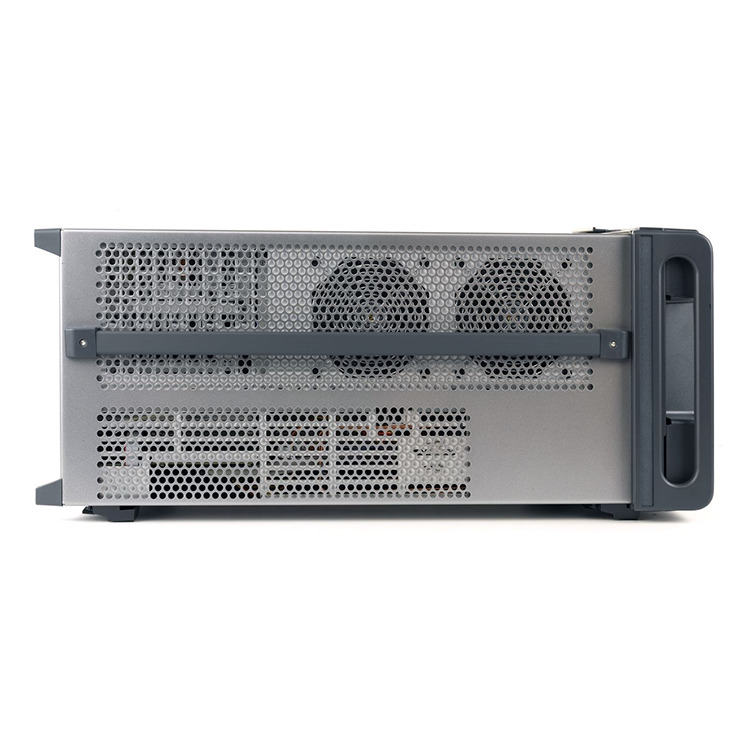

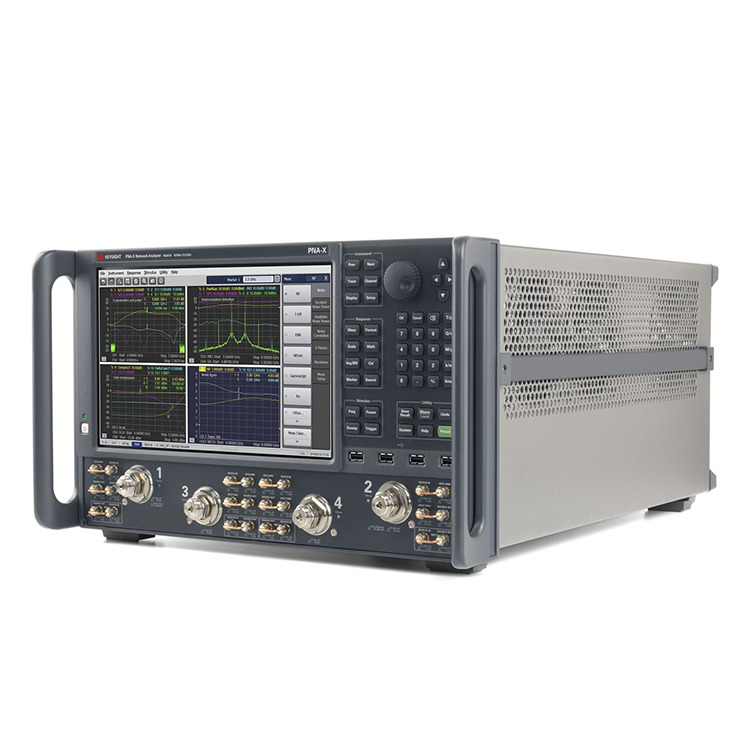

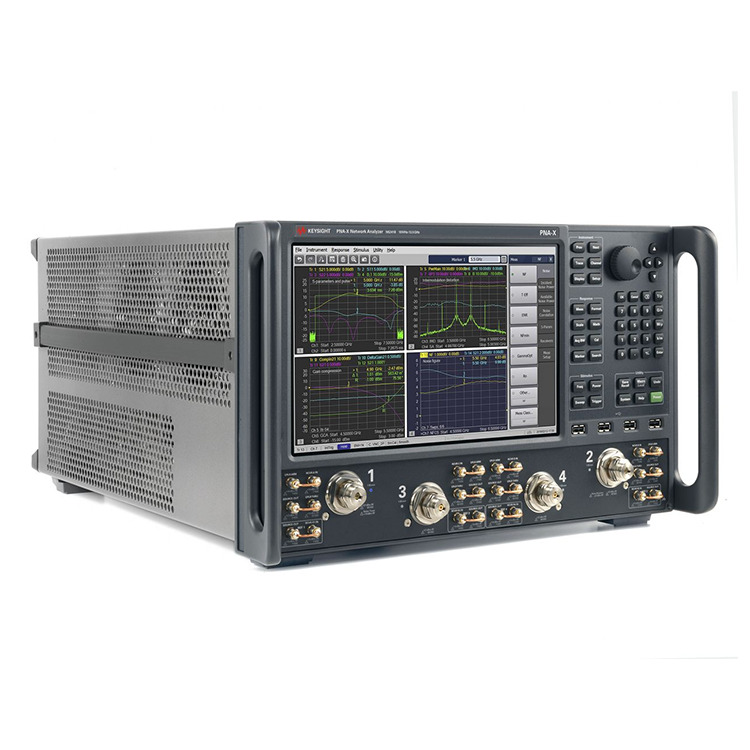

Som professionell tillverkare vill vi ge dig N5244B PNA-X nätverksanalysatorer. N5244B PNA-X Microwave Network Analyzer 10 MHz till 43,5 GHz, 2 och 4 portar, är en integrerad och flexibel testmotor som kan mäta aktiva enheter som förstärkare, mixrar och frekvensomvandlare.
Nå för oöverträffad excellens
Mer än bara en vektornätverksanalysator, PNA-X är världens mest integrerade och flexibla mikrovågstestmotor för mätning av aktiva enheter som förstärkare, mixare och frekvensomvandlare. Hårdvaran inkluderar två interna signalkällor, en signalkombinerare, S-parameter- och brusmottagare, pulsmodulatorer och generatorer samt en uppsättning switchar och RF-accesspunkter. Dessa hårdvarufunktioner ger en kraftfull kärna för ett brett utbud av linjära och olinjära mätningar, alla med en enda uppsättning anslutningar till din enhet som testas.
Förenkla ditt testsystem genom att ersätta ett helt rack med utrustning med en PNA-X nätverksanalysator.
Minska testtiden med det bredaste utbudet av mätapplikationer med enkel anslutning.
Testa linjär och olinjär enhetskarakterisering noggrant med avancerad felkorrigering.
Välj från branschens bredaste utbud av mätapplikationer för hastighet, noggrannhet och användarvänlighet i avancerade RF-test.
Accelerera insikten i komponentens beteende med en multitouch-skärm och intuitivt användargränssnitt.
N5244B PNA-X Network Analyzers Nyckelprestandadata
Hög källutgångseffekt på +13 dBm vid 1 GHz till +11 dBm vid 67 GHz
Högt dynamiskt omfång: 134 dB vid 20 GHz vid testport
Lågt spårbrus: 0,002 dB rms vid 1 kHz bandbredd
Lågt golvljud från mottagaren
Hög mottagarkompressionsnivå
Snabb mäthastighet: 3,6 till 23 μsek/punkt
Hög stabilitet: < 0,03 dB/°C
| Frekvensomfång | 900 Hz till 67 GHz |
| Spårljud | 0,002 dB RMS |
| Inbyggda portar | 2 eller 4 |
| Bästa sveptid med 201 poäng | 5,5 till 9,7 ms |
| Maximal frekvens: | 43,5 GHz |
| Dynamiskt omfång: | 127 dB @ 35 GHz |
| Uteffekt: | 12 dBm |
