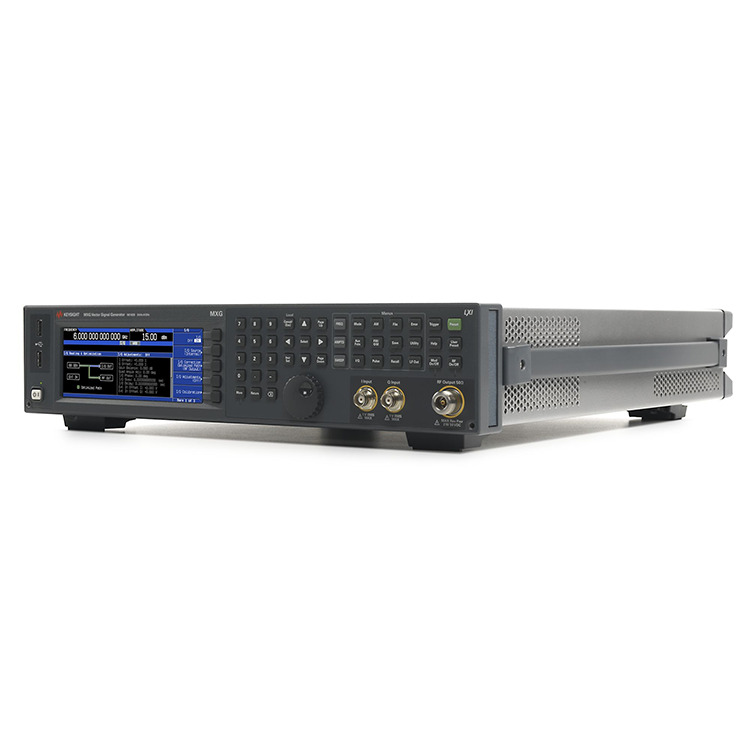

N5182B MXG X-Series RF vektor högpresterande signalgeneratorer är finjusterade för att vara din "gyllene sändare" inom FoU med 9 kHz till 6 GHz frekvenstäckning. Simulera verkliga signaler med realtidsfunktioner med programvaran Signal Studio.

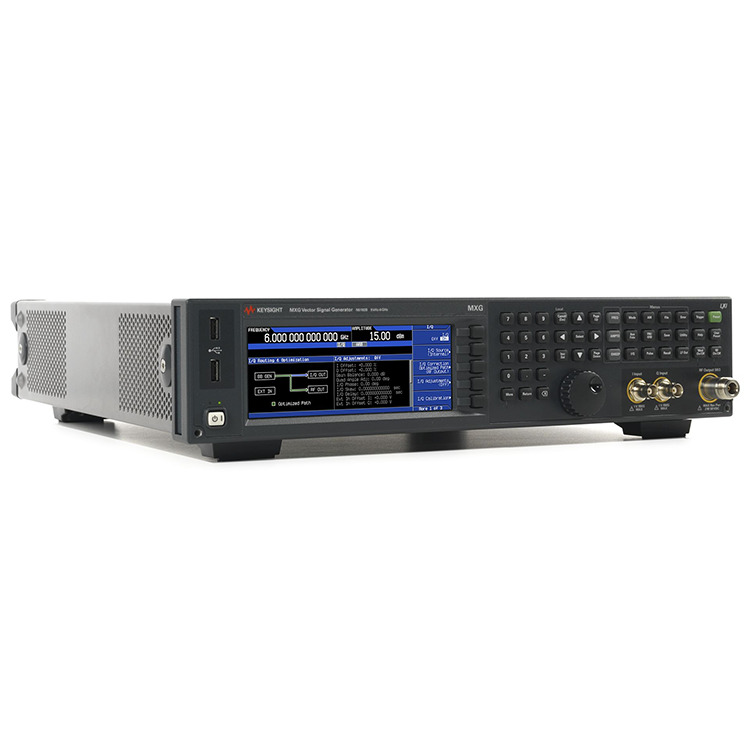

9 kHz - 3 GHz MXG Vector High-Performance Signal Generator
Keysight N5182B analoga och vektor MXG och EXG signalgeneratorer levererar oöverträffad prestanda i fem nyckelkategorier: fasbrus och spektral renhet, bandbredd, EVM, ACPR och uteffekt.
Utför avancerade mottagartester som är kompatibla med de senaste standarderna med hjälp av programvaran MXG eller EXG och Signal Studio: definiera signalparametrar, överför dem till instrumentet och använd sluten slinga eller interaktiv kontroll under signalgenerering.
Ta din design till sin gräns med enastående hårdvaruprestanda, inklusive oöverträffat fasbrus och falska egenskaper.
Driv effektförstärkare och karakterisera olinjärt beteende med branschledande angränsande kanaleffektförhållande (ACPR) och uteffekt.
Testa bredbandsenheter med fabriksutjämnad 160 MHz RF-bandbredd.
Minska tiden som läggs på signalskapande med PathWave Signal Generation-programvara, inklusive LTE, WLAN och GNSS.
Sänk dina ägandekostnader med 3-åriga kalkylcykler och omfattande lösningar för självunderhåll.
Viktiga specifikationer
Frekvensområden: 9 kHz till 6 GHz
Fasbrus vid 1 GHz, 20 kHz offset: –146 dBc/Hz
Falsk vid 1 GHz (icke övertoner): –96 dBc
Uteffekt vid 1 GHz: +27 dBm
ACPR (vektor) W-CDMA 64 DPCH: –73 dBc
EVM (vektor) 802.11ac/LTE: 0,4 procent
Bandbredd (vektor): 160 MHz
Godtyckligt vågformsminne (vektor): 1024 MSa
Vad ingår:
standardfasbrus
standard uteffekt, +18 dBm
elektronisk dämpare
CW-signalgenerering
vektor (I/Q) modulator
50-W omvänd effektskydd
landsspecifik nätsladd
dokumentationsset (CD-ROM)
| Frekvens | 9 kHz – 40 GHz |
| Fasbrus @ 1 GHz (20 kHz offset) | -146 dBc/Hz |
| Frekvensväxling | <= 600 oss |
| IQ Modulation BW (intern/extern) | Upp till 960 MHz |
| Modulationstyper tillgängliga | AM, FM, PM, puls |
