Som professionell tillverkare vill vi ge dig högkvalitativa Fluke8558A digitala multimetrar. 8558A delar samma plattform som den fullastade referensmultimetern 8588A.
Som professionell tillverkare vill vi ge dig högkvalitativa Fluke8558A digitala multimetrar. 8558A 8,5-siffrig multimeter erbjuder 5 mega-sampler per sekund högupplöst digitalisering för systemautomatisering i labb och tillverkningstestmiljöer. Flukes nya höghastighetssystemdesign och branschens snabbaste direktdigitaliseringskapacitet möjliggör betydande genomströmningsökningar för många automatiserade systemtillämpningar som kräver en kombination av högsta hastighet och bästa noggrannhet. Den enastående noggrannheten levereras över ett brett mätområde, över nio funktioner, med ett intuitivt användargränssnitt på en färgskärm.
8558A delar samma plattform som den fullastade referensmultimetern 8588A. Plattformen har ett gemensamt intuitivt användargränssnitt med lättnavigerad menystruktur för all konfiguration och matchande SCPI-kompatibla kommandon för automatiserad miljö. 8588A-plattformen garanterar minst 100 000 avläsningar per sekund med 4,5 siffror över GPIB, USBTMC eller Ethernet, och ett inbyggt dataminne som kan hålla upp till 15 miljoner avläsningar.

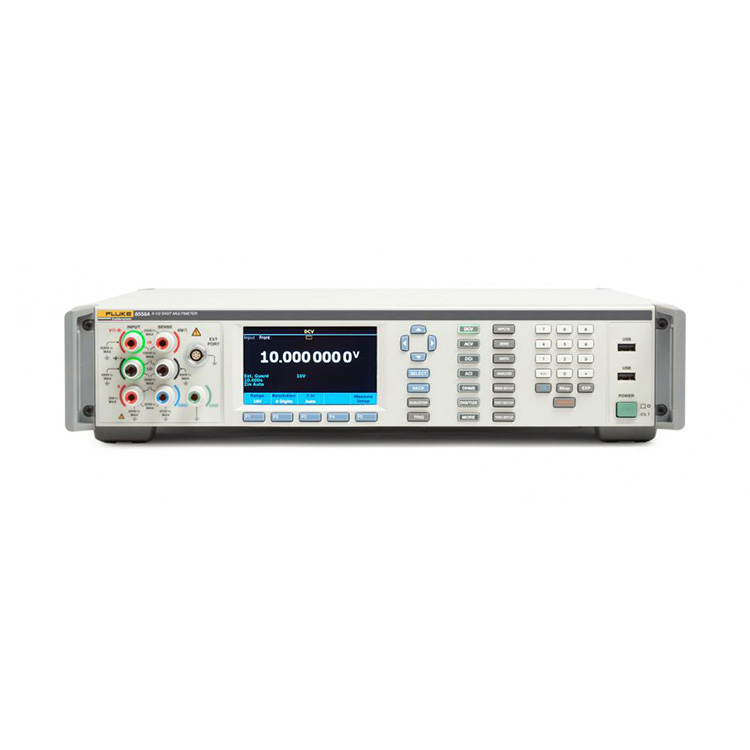

A. Terminaler för visuell anslutningshantering
Aktiva terminaler tänds och vägleder användaren att göra rätt anslutningar.
B. Lättåtkomliga konfigurationer
Räckvidd, bländare, ingångsimpedans, RMS-filter och andra mätkonfigurationer är lätt tillgängliga.
C. Stor, ljus fullfärgsskärm
Det intuitiva användargränssnittet och platta menystrukturen gör det enkelt att komma åt konfigurationer och se trenddiagram, vågformer, FFT, histogram och statistik.
D. Programmerbar främre/bakre elektronisk strömbrytare
Eliminerar manuell manövrering och tillåter omedelbara kvotresultat genom ett enda fjärrkommando.
E. 30 A-uttag (endast 8588A; 2A för 8558A)
Möjliggör branschens bredaste strömmätningsområde genom en enda terminal.
F. Mjuka menyknappar
Anpassa till den aktiva funktionen, så menystrukturen är intuitiv och lätt att lära sig.
G. Val av flera språk
Val av engelska, kinesiska, franska, japanska, koreanska, ryska och spanska.
H. Kör/Stopp avtryckare
Växlar tillståndet för kontinuerlig mätning eller frikörning.
I. USB-portar
Ladda ner data snabbt och enkelt till en flash-enhet.

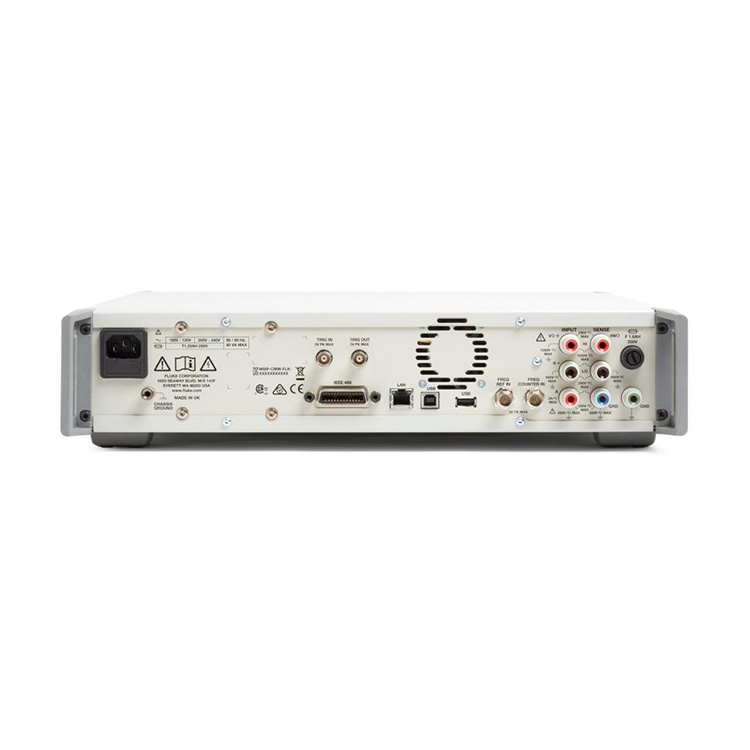

Fluke 8558A med bildtexter (baksida)
J. Trigga in/Trigga ut
Exakt triggning maximerar synkroniseringen i systemautomatisering.
K. Frekvensräknare
Möjliggör 100 MHz frekvensräknare vid 0,5 uHz/z.
L. Ingångar på baksidan
Speglar frontpanelens ingångar för anslutningskompatibilitet och möjliggör skanningsmätning fram/bak.
M. IEEE 488, LAN, USB-gränssnitt
Standard fjärrgränssnitt för enkel systemintegration.
N. USB-port
Ladda ner data snabbt och enkelt till en flash-enhet.
O. 2 A terminal
DC spänning
100 mV till 1000 V, (1050V max)
2,02x full skala
Maximal upplösning: 1 nV
4,0 μV/V (95 %) 5,7 μV/V (99 %), 1 år
0,5 μV/V (95 %) 0,65 μV/V (99 %), 24 timmars stabilitet
0 till 10 s läsöppning (200 ns upplösning)
Likström
10 uA till 2 A (8558A)
2,02x full skala
Maximal upplösning: 1 pA
9 μA/A (95 %), 12 μA/V (99 %), 1 år
0 ns till 100 s läsöppning
AC spänning
10 mV till 1000 V, 1 Hz till 10 MHz, (1050 Vrms max)
2,02x fullskalig Vpp, 1,2x fullskalig Vrms
Maximal upplösning: 1 nV
80 μV/V (95 %), 103 μV/V (99 %), 1 år
AC ström
10 uA till 30 A (endast 8588A; 2 A för 8558A)
2,02x fullskalig Vpp, 1 Hz till 100 kHz 1,2x fullskalig Vrms
Maximal upplösning: 1 pA
300 μA/A (95 %), 387 μA/V (99 %), 1 år
Motstånd
1Ω till 10 GΩ (max 20 GΩ)
2,02x full skala
Maximal upplösning: 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 år
Lågströmsläge, högspänningsläge och strömvändning Tru Ohms™
Digitalisera V
100 mV till 1000 V, (1050 V max)
2,02x full skala
Maximal upplösning: 18 bitar
5 mega-sampler per sekund samplingshastighet
Upp till 20 MHz bandbredd
Digitalisera I
10 μA till 30 A (endast 8588A; 2 A för 8558A)
2,02x full skala
Maximal upplösning: 18 bitar
5 mega-sampler per sekund samplingshastighet
Upp till 4 MHz bandbredd
Frekvens eller period
Spänning, upp till 10 MHz
Ström, upp till 100 kHz
Frekvens upp till 100 MHz på BNC
0,5 μHz/Hz, 1 år
Kapacitans
1 nF till 100 mF
400 μF/F, 1 år
Temperatur
PRT och termoelement
5 mK PRT, 25 mK TC - 1 år
RF-effekt
Rhode & Schwarz NRP serie DC I och AC I extern shunt
DC I och AC I extern shunt
A40B och eventuell annan extern shunt
Läshastighet
1 läsning /s @ 8,5 siffror i minnet
100 000 avläsningar /s @ 4,5 siffror i minnet
Upp till 5 000 000 (5 MS/s) avläsningar /s till flyktigt minne i digitalisera V och I
Upp till 500 000 avläsningar/s överförs via USB i binärt format
Mätminne
15 miljoner avläsningar flyktiga
7,5 miljoner avläsningar med flyktig tidsstämpel
16 GB icke-flyktig
GPIB, USBTMC, Ethernet
Native SCPI-kompatibla fjärrkommandon
8508A och 3458A emuleringsläge
Stöder fullt ut MET/CAL™-biblioteket med kalibreringsprocedurer i Fluke 8508A-emulering
IVI drivrutinen
USB-minne för bekväm dataöverföring i .csv-format
Triggermekanismer
Manuell avtryckare
Extern BNC trig in och trig ut
Intern eller nivåutlösare
Timer trigger
Epok trigger
Linjeutlösare
BUS trigger
