E8257D, branschledande uteffekt, nivånoggrannhet och fasbrus, med frekvenstäckning från 100 kHz till 67 GHz (förlängningsbar till 500 GHz) för testning av avancerad RF- och mikrovågsradar

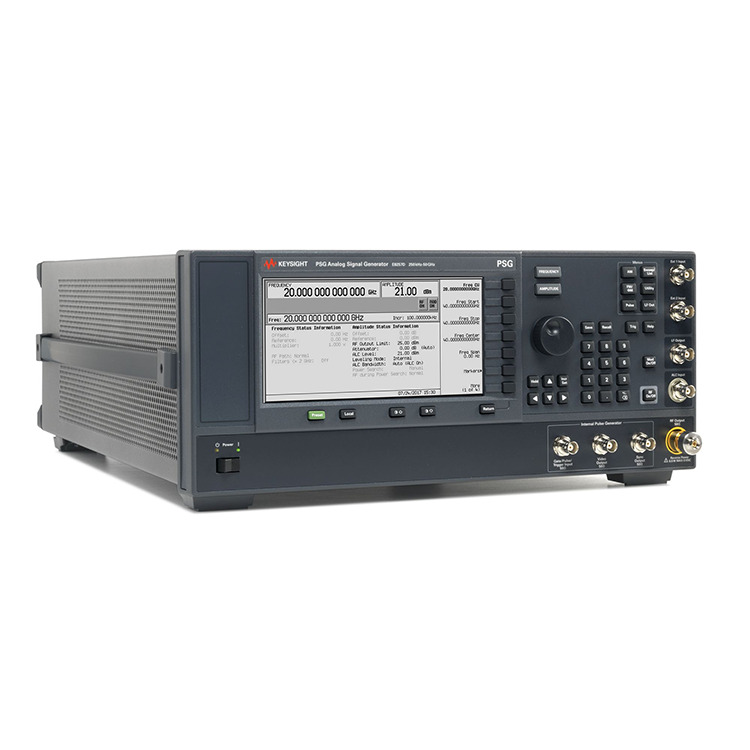

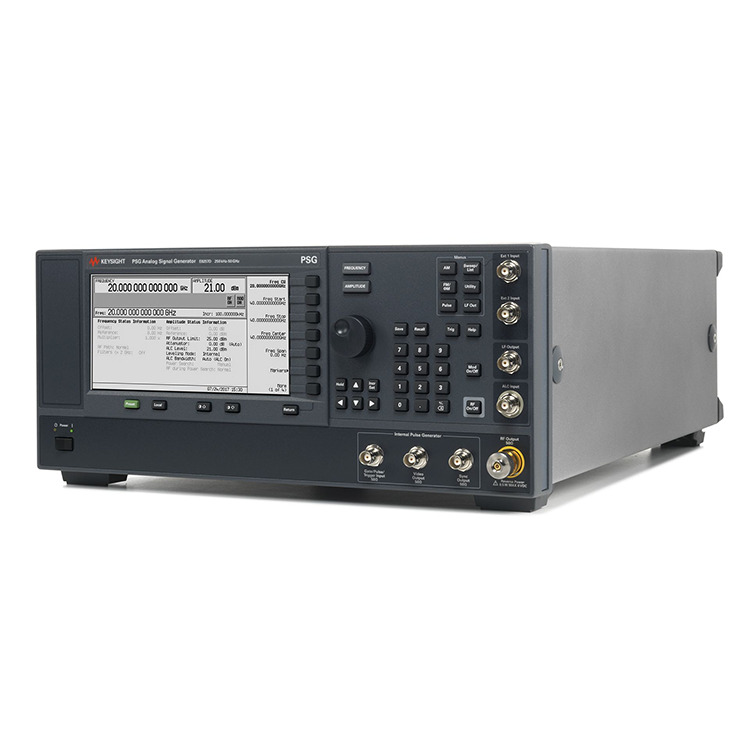

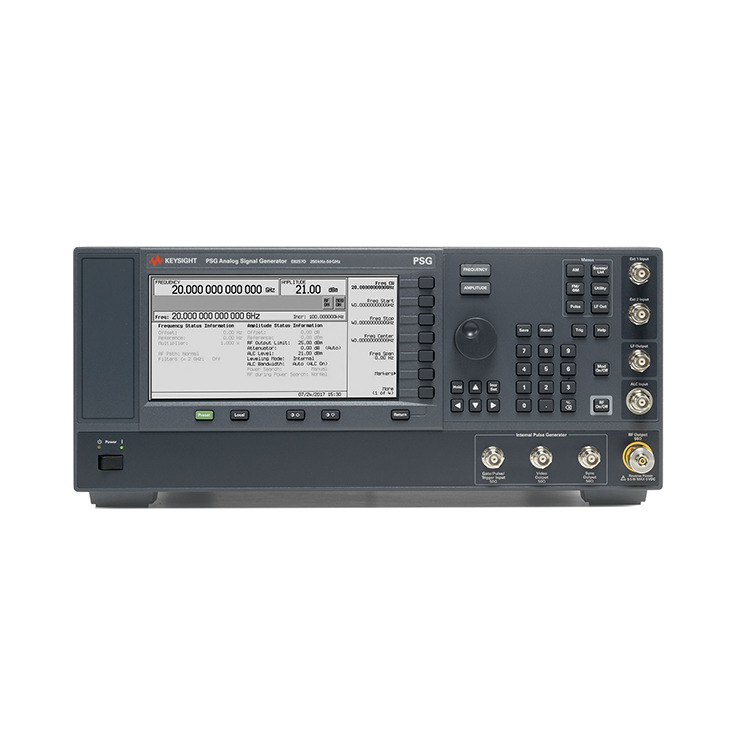

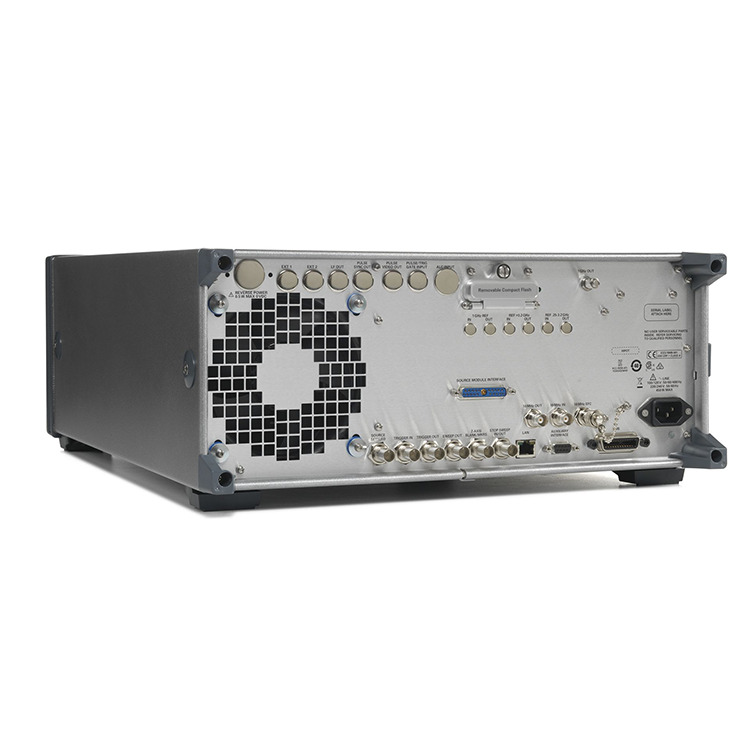

E8257D PSG Analog Signal Generator
Keysight E8257D är en helsyntetiserad signalgenerator med hög uteffekt, lågt fasbrus och moduleringsförmåga. Specifikationerna gäller över ett intervall på 0 till 55 °C, om inget annat anges, och appliceras efter 45 minuters uppvärmningstid. Kompletterande egenskaper, betecknade som typiska, nominella eller uppmätta, ger ytterligare (icke berättigad) information vid 25 °C, vilket kan vara användbart vid användningen av produkten.
Anta dina tuffaste testkrav med frekvens- och nivånoggrannhet i mätteknik, utmärkt distorsion och falska egenskaper
Mät över ett brett frekvensområde: 13, 20, 31,8, 40, 50 och 67 GHz-modeller tillgängliga (1,1 THz med frekvensförlängare)
Testa högeffektsenheter och övervinna testsystemförluster med alternativ som kan generera upp till 1 W (+30 dBm) uteffekt
Få extremt lågt fasbrus: –91 dBc/Hz vid 100 Hz offset och –126 dBc/Hz vid 10 kHz offset (10 GHz), för att hantera Doppler-radar, ADC och mottagarblockerande tester
Karaktärisera enheter och kretsar genom att lägga till AM, FM, PM och pulsmodulering till din signal
| Frekvens | 100 kHz – 70 GHz |
| Fasbrus @ 1 GHz (20 kHz offset) | -143 dBc/Hz |
| Frekvensväxling | < 7 ms |
| IQ Modulation BW (intern/extern) | Upp till 4 GHz |
| Modulationstyper tillgängliga | AM, FM, PM, puls |
