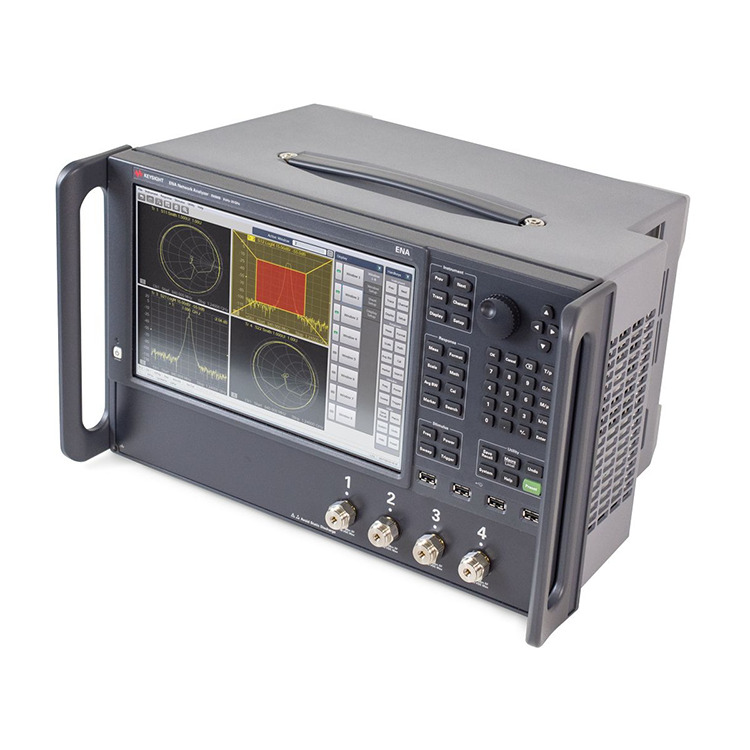

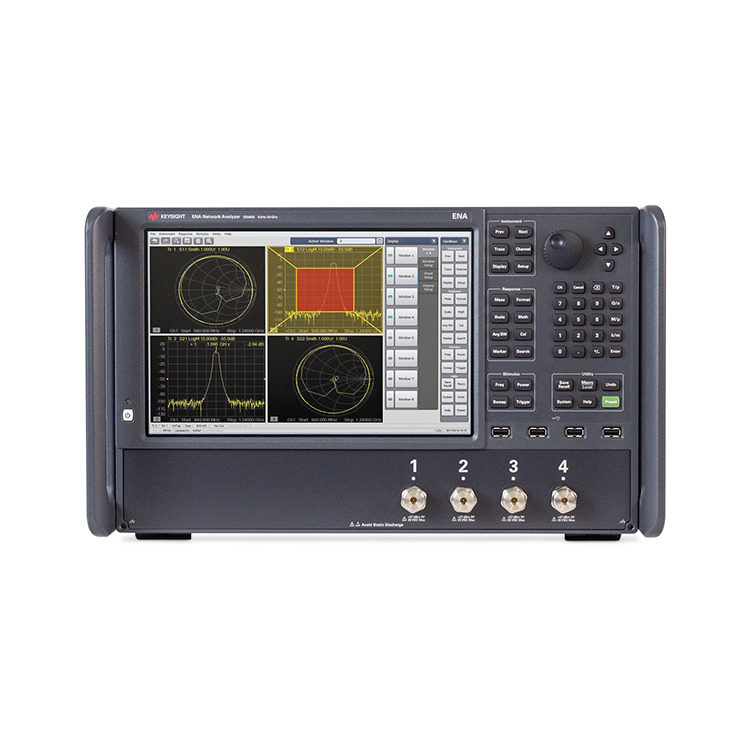

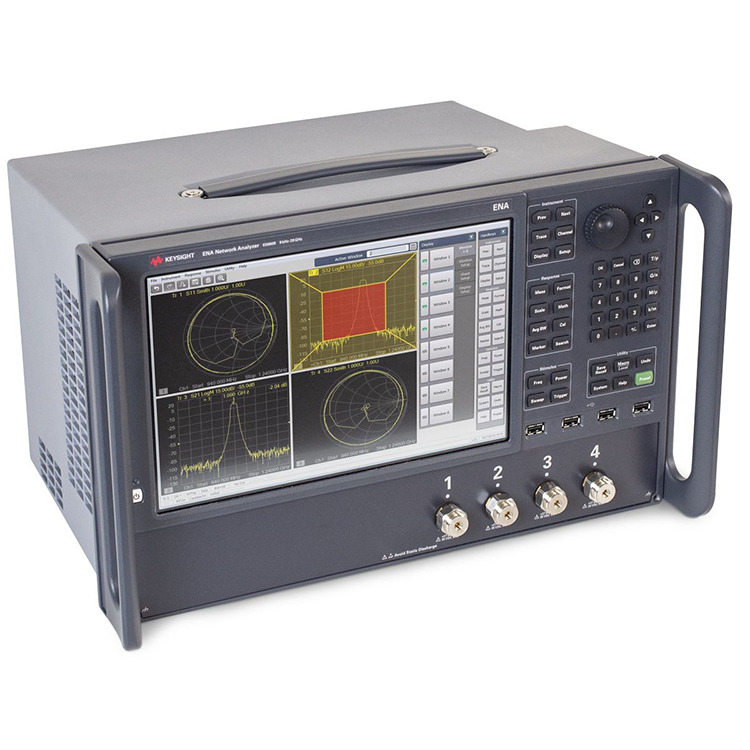

E5080B ENA vektornätverksanalysatorer

HÖJDPUNKTER

Branschens mest flexibla och integrerade ENA Vector Network Analyzer

När enheter blir mycket integrerade kräver fullständig karakterisering en komplett RF- och mikrovågsmätningslösning. E5080B ger FoU-prestanda upp till 53 GHz och avancerad testflexibilitet. Klassens bästa dynamiska omfång, spårbrus och temperaturstabilitet garanterar tillförlitlighet och repeterbarhet.

E5080B ENA Vector Network Analyzer möjliggör fullständig enhetskarakterisering för passiva komponenter, förstärkare, mixrar och frekvensomvandlare. Du kan utföra fler tester med en låda med integrerade funktioner som DC-källor, bias-tees, pulsgeneratorer, pulsmodulatorer och intern andra källa. Få djupare insikter med mjukvaruapplikationer inklusive spektrumanalys, mixermätningar och brustal. Välj mellan ett alternativ med 2 eller 4 portar med frekvenstäckning från 9 kHz upp till 20 GHz eller för högre frekvenser, 100 kHz upp till 53 GHz.

E5080B använder samma mätteknik som andra Keysight vektornätverksanalysatorer (VNA) som PNA, PXI och USB VNA. En gemensam mjukvaruplattform gör det enkelt att välja rätt prestandanivå för att matcha budget- och mätbehov. Denna gemensamhet garanterar mätningskonsistens, repeterbarhet och ett gemensamt fjärrprogrammeringsgränssnitt över flera instrument inom FoU och tillverkning.

Bred frekvenstäckning från 9 kHz till 4,5/6,5/9/14/20 GHz eller 100 kHz till 26,5/32/44/53 GHz

Fånga enhetens prestanda helt med ett brett dynamiskt omfång på 140 dB

Uppnå komplett enhetskarakterisering med valfria inbyggda DC-källor, bias-tees, pulsgeneratorer och pulsmodulatorer

Testa konsekvent mellan FoU och produktion med samma användargränssnitt och SCPI-kommandon som avancerade PNA:er

Förbättra genomströmningen genom att utföra spektrumanalys, pulsade RF-mätningar, vektormixermätningar, brustal och mer på ett enda instrument
